DTU-D2 · 合并采集

DTU-D2 · 本机适用范围

设备类型 17（HEX），采集接口 RS485，8 条用户独立脚本，每条最多 40 字节。

仅使用 RS485 与脚本 1～8，不套用 RS232 接线。电源等待编辑项隐藏；合并任务数量仍以读取到的能力为准。

合并采集按统一周期顺序执行多个 Modbus RTU 读取任务，再把选中的状态点或寄存器组合成一份报告。报告超过当前无线可用载荷时自动分包。

操作视频：配置任务、选择上报项与生成解析函数

DTU-D2 · 视频适用范围

录像设备为 标准 DTU。本机复用任务配置、上报选择及解析函数的界面操作；正式代码必须从本机方案生成。只选 RS485 和脚本 1～8，不套用视频的 RS232 接线；单口测试接法未实测。

DTU-D2 的连接、写入、仪表采集和无线效果尚未逐台实测。录像中的参数编辑未保存，未执行仪表采集或无线业务；预览和生成报文不是仪表实测结果。

合并采集：配置任务与解析函数 · 下载视频

视频从连接真实 DTU 开始，在设备卡片点击 去配置，等待读取后进入 应用参数 → 脚本配置 → 合并采集。随后配置一条读取任务：读取 4 个寄存器，只选择偏移 0 和 2 上报，核对布局后打开与当前方案对应的解析函数，最后回到方案核对。

本例为演示从头配置，仅在编辑页清空原任务，没有写入设备；日常配置不必清空已有方案。连接与参数读取使用真实设备，后续任务编辑没有保存或执行采集，演示后已还原页面修改。预览数据和解析结果均为模拟示例；串口测试、实际无线分包和平台解析效果尚未实测。实际部署需先保存设备方案，再使用对应的解析代码。

1. 确认功能可用

连接 DTU 并读取参数后，在脚本区域查看 采集模式。当前上位机要求设备配置协议版本至少为 7，并成功读取到兼容的合并采集能力。

• 提示不支持：保持现有独立采集，核对固件版本和适用型号。
• 提示尚未读取到能力：检查连接和读取结果，必要时重新读取。
• 未确认支持 01/02 状态采集：不要强行配置线圈或离散输入任务。

协议版本满足要求只是条件之一，不代表任何该版本固件都支持全部功能。

2. 设置串口和采集周期

1. 在串口配置中设置仪表所用端口的波特率、数据位、停止位和校验位。
2. 在脚本区域把 采集模式 切为 合并采集。
3. 设置 采集周期，范围 1～86400 秒。
4. 心跳按自身开关和周期单独设置。

本机接口为 RS485，按实际接线选择端口。本机只有 RS485 采集口。同一端口上的多台仪表须使用兼容串口格式，不能按任务分别设置同一端口的速率。

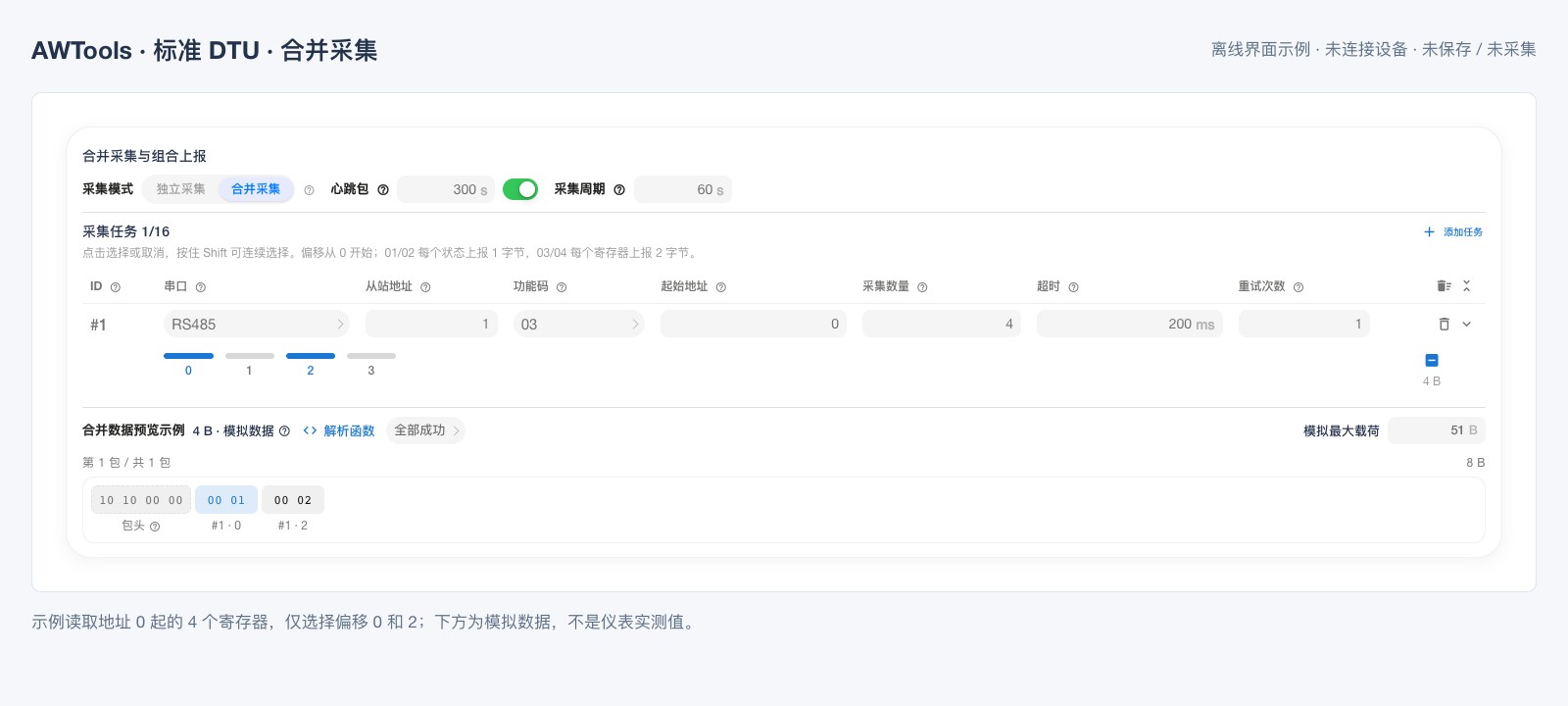

当前 AWTools 的离线示例：读取 4 个寄存器，只选偏移 0 和 2；预览标明模拟数据，未连接设备、未保存或执行采集。 点击放大

当前 AWTools 的离线示例：读取 4 个寄存器，只选偏移 0 和 2；预览标明模拟数据，未连接设备、未保存或执行采集。

电源等待时间 在本机当前编辑页隐藏，不按共用画面寻找此项；独立采集使用采集延迟等待回复，合并任务使用各自超时与重试。

3. 添加采集任务

点击 添加任务，按仪表通信资料填写：

参数	填写方法	当前范围或说明
串口	选择实际接线的接口	本机为 RS485
从站地址	十进制填写，与仪表一致	1～247，不使用广播地址
功能码	选择仪表支持的读取类型	01 线圈；02 离散输入；03 保持寄存器；04 输入寄存器
起始地址	填协议中的零基地址，十进制	0～65535，读取范围不能越界
采集数量	连续读取的状态点数或寄存器数	每条 1～32 项
超时	每次请求等待回复的时间，毫秒	当前范围 10～10000；新任务默认 50
重试次数	首次失败后的额外尝试次数	0～2；填 2 最多尝试 3 次

本机当前兼容能力下最多配置 16 条任务，具体以读取能力为准；合并任务数与独立脚本数分别计算。每条已添加任务都会执行，不使用的任务应删除。切回独立采集时保留原合并方案，只切模式即可；不要把清空全部任务当作关闭合并模式，当前保存流程不接受把已有方案改成空方案。任务 ID 由软件分配，上报选择引用这个 ID。

超时不能只照搬默认值。 50 毫秒是新任务的起点，慢响应仪表、较低波特率或较长回复都可能需要增大。可查看界面的计算推荐值，再结合仪表实际响应调整；增加重试次数会延长整轮耗时。

地址怎样换算

• 仪表资料给出协议地址 0x0010 时，起始地址填写十进制 16。
• 仪表资料写“第一个保持寄存器 40001”时，先查其编号约定；只有明确采用该编号映射时，才换算为协议地址 0。
• 不要直接把 40001 当作所有仪表的起始协议地址，也不要把十六进制文本填进十进制框。

4. 选择需要上报的数据

展开任务的 选择上报内容，点击需要上传的状态点或寄存器；按住 Shift 可连续选择，也可以使用全选和清空。

“采集数量”决定本次请求读取多少项，“上报选择”决定上传其中哪些项。未选中上传的项仍可能随该任务一起从仪表读回。

限制	当前上限
采集任务	16 条
每条任务读取数量	32 项
全部任务合计选择上传	100 项
合并报告的数据长度	200 字节，不含每个分包的包头
连续上报区段	32 个；同一任务的不连续选择会占用多个区段

至少选择一项上报。同一任务内不要重复选择重叠范围。01/02 每个选中状态占 1 字节，03/04 每个选中寄存器占 2 字节；混合选择时需同时满足项数、字节数和区段数限制。

5. 查看布局并保存

在任务下方的预览区域检查任务归属、选择顺序和总长度。数据按任务列表顺序、同一任务内的偏移顺序排列。

1. 确认没有参数或选择范围错误。
2. 点击 保存修改，等待成功。
3. 按上位机提示处理重启。若需要串口测试，重新连接后核对当前方案。

“模拟最大载荷”只改变预览中的分包效果，不修改设备配置。默认模拟数据不是仪表实测值；即使预览出多包，也不表示已经无线发送。可以在保存前打开 解析函数 检查当前编辑方案；正式部署前必须让设备保存方案与平台代码一致，见解析函数使用顺序。

6. 按需执行整轮串口测试

1. 确认当前方案已经保存，没有待保存的任务或模式修改。
2. 点击 串口测试，等待整轮完成。
3. 查看成功区段、失败区段及选中字段数据；失败区段不作为有效测量值。
4. 有失败时先核对该任务的串口、从站地址、功能码、地址范围和超时，再重新测试。

测试占用任务对应串口。仪表速率与双击配置的临时 9600 / 8N1 不同时，先保存并重启，再按保存速率连接。本机仅 RS485，不套用 RS232 接线；同口测试方法尚未实测。见本机安装与接口。

合并采集测试使用 设备已保存的完整方案，不能只测试其中一条任务。该测试不依赖 LoRaWAN 入网，也不会发送 LoRa 业务上报。

测试后，布局中可显示最近测试数据，但包头和分包仍是预览。修改配置、重新读取或断开连接后，旧测试预览会失效。要确认无线结果，应退出配置、恢复运行后查看平台后续数据。

7. 一轮怎样运行

流程图加载中…

合并模式会核对 Modbus 回复的地址、功能码、长度和 CRC。任务最终失败后，保留其所选数据的位置和长度并填零，在报告包头标记失败；部分失败和全部失败都可以形成上报。平台必须结合失败标记判断数据有效性。

正常业务首次采集从运行调度启动后等待一个采集周期开始。忙时不启动重叠的一轮，也不累积补采；上一轮采集与发送耗时过长时，会跳过已过期的节拍。平台收到的间隔不保证严格等于设置周期。

示例：只上传部分寄存器

假设仪表资料明确要求 RS485、从站地址 1、功能码 03，协议地址 0 起有 4 个连续寄存器；项目只需要第 1 和第 3 个。

设置	示例值
采集周期	60 秒
从站地址 / 功能码	1 / 03
起始地址 / 采集数量	0 / 4
上报选择	偏移 0 和 2
超时 / 重试	按响应时间设置，例如 200 毫秒 / 1 次

任务成功时提取两个寄存器，共 4 字节。假设其原始值为 12 34、56 78，在单个无线包能够容纳报告时，DTU-D2 的构造示例为：

17 10 00 00 12 34 56 78

前四字节为类型、分包信息和失败位图；后四字节是所选数据。该示例为说明布局而假设，不是现场采集记录。寄存器物理量的倍率、符号和跨寄存器字序需要按仪表资料解析，详见数据上报与解析。
