S22 PT100 温度 · 采集、阈值与修正
本机适用范围
本机是 PT100（类型 30），不要因名称里也有“S22”就选成旧式数字温度传感器。先让 AWTools 读取类型，再核对机身标签。
操作视频
适用型号： S22 PT100 温度（类型 30，HEX）；不作为其他 S2 型号的操作或实测视频。
串口实录：S22 PT100 v2.1 模组，从「去配置」开始，连续演示周期、温度阈值、K/B、保存重启和重新读取。本片未接 PT100 探头，未验证测温、报警、蓝牙按键或无线收包；画面中显示的 988.79℃ 是未接探头时的无效读数，不能当作环境温度或用来验收报警。接线按本机安装章节，示例参数按实际业务调整。只适用于本机 PT100，不用于旧式数字温度 S22。
视频定位：00:00 连接与目标 → 00:19 参数填写位置 → 00:38 周期 → 00:57 温度阈值 → 01:16 校准与高温范围 → 01:35 保存重启 → 01:53 重新读取。
1. 找到参数填写位置

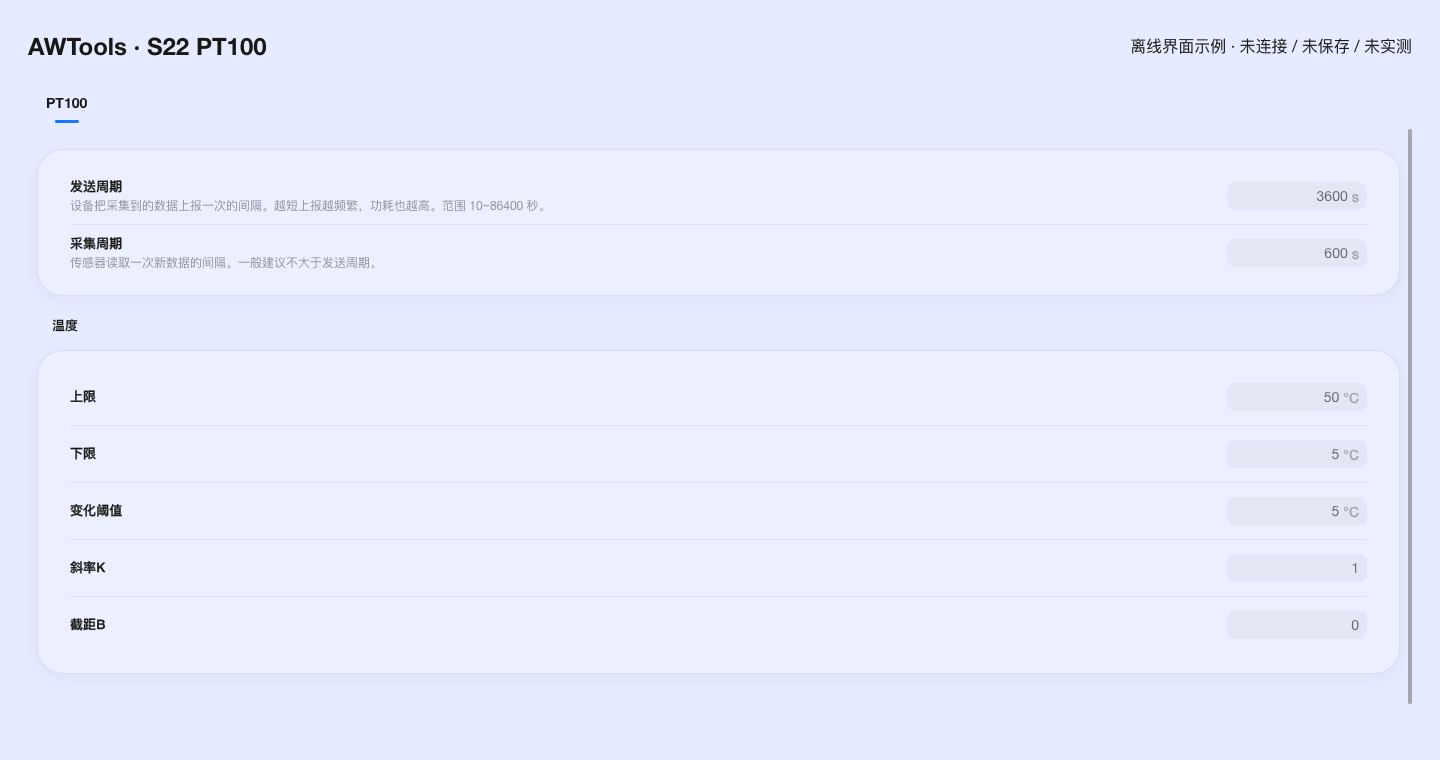

先按快速上手连接并完成读取，打开 应用参数 → 传感器信息。周期下方依次是温度通道；填写发送周期、采集周期、上限、下限、变化阈值及 K/B。
| 参数 | 出厂值 | 用途与限制 |
|---|---|---|
| 发送周期 | 3600 秒 | 当前表单 10～86400 秒；到时请求上报 |
| 采集周期 | 600 秒 | 当前表单 5～86400 秒，且不大于发送周期；采集完成才判断变化和超限 |
| 温度上限 / 下限 / 变化阈值 | 50 / 5 / 5 ℃ | 表单校验范围 −200～450 ℃；不等于整机测量能力或短报文可表达范围 |
| 斜率 K / 截距 B | 1 / 0 | 修正后结果 = 原始测量 × K + B |
完整操作见快速上手中的实机视频。录制时未接探头，保存回读仅确认参数写入，不能代替采样或无线业务验收。
2. 设置采集与发送周期
采集决定多久取得新测量并判断报警；发送周期决定何时请求周期上报。日常通过当前表单设置：发送 10～86400 秒，采集 5～86400 秒，且采集不大于发送。
例如从出厂 3600 / 600 秒改成 60 / 10 秒时，先把采集周期改为 10 秒，再把发送周期改为 60 秒；避免编辑或保存时采集周期大于发送周期。
例如发送 3600 秒、采集 600 秒：每 10 分钟采集判断，正常情况下约每小时请求周期数据；满足报警条件时可提前请求报警数据。不是每次采集都必须产生一个无线包。
当前上位机写入时会把采集周期限制为不大于发送周期；超出时可能被截短，而不是显示错误。保存后重新读取两个周期，不能仅凭表单中的编辑值确认。
底层协议允许采集周期最低 1 秒，但当前界面最低填写 5 秒。日常按界面操作，不用模板绕过范围；缩短周期会增加耗电和无线占用。网络发送排队和重试会影响到达时间。
3. 配置上限、下限和变化阈值
- 按现场业务要求设置上下限，上限不得小于下限；常规使用建议保留合理区间。
- 变化阈值按本次与上一次采集值的绝对差判断，不相对上一次上报值，也不是恢复回差。
- 数值严格大于上限、严格小于下限或相邻变化严格大于变化阈值时触发相应条件；等于边界本身不触发。
- 本机只有一个测量通道，但报警标志仍不区分超上限、低于下限或变化过大。
本机表单阈值范围为 −200～450 ℃，但短报文温度与启动阈值采用 int16 ×100，超过 327.67 ℃不能可靠表达。配置范围、可编码范围与探头额定范围分别确认。
4. 使用线性修正
结果 = 原始值 × 斜率 K + 截距 B。没有经过参考测量时保留 K=1、B=0；温度的 B 使用该通道显示单位。修正后的值参与阈值判断和上报，不是只改变平台显示。
先选记录还是报警用途
| 需求 | 周期示例 | 设置后核对 |
|---|---|---|
| 调试时观察变化 | 采集 10 秒、发送 60 秒 | 新值、接收时间和耗电；完成后恢复正式周期 |
| 低频记录并检测超限 | 采集 600 秒、发送 3600 秒 | 检测最坏等待受采集间隔影响，异常确认和无线上报还会增加时间 |
示例不是固定工作模式。上下限与变化阈值仍参与判断；当前页面没有旧版手册所说的逐项“报警开关”，不要把放宽阈值理解为已关闭全部报警。按实际测量范围和业务要求填写，再用参考条件验证。
5. 保存与验证
点击 保存修改，等待结果并按提示重启；需要时回读核对。先检查稳定环境下的测量，再用允许的条件检查超限或变化上报，最后恢复正式参数。阈值报警在采集时判断，不保证瞬时变化都能捕捉；正常恢复没有独立的恢复包，由后续正常上报反映。
