S28 红外 · 触发与心跳设置

本机适用范围

核对机身型号、设备类型 07（HEX）及固件版本；同一类型可能存在旧产品别名，不只凭列表文字判断。

操作视频

适用型号： S28 红外（类型 07，HEX）；不作为其他 S2 型号的操作或实测视频。

S28 红外：连接、心跳周期配置与保存回读 · 下载视频

串口实录：S28 红外 v2.0 模组，从「去配置」开始，连续演示心跳周期的填写位置、修改、保存重启和重新读取。本片未接红外探测器，未验证人体触发、解除、探测范围、蓝牙连接或无线收包。画面中的「有活动 / 检测到人员活动」或「无活动」只是本次模组的页面状态，不能视为人体触发或解除实测。当前上位机只开放心跳周期，不提供采集周期、灵敏度、保持时间或布防延迟设置。示例 60 秒用于教学，正式部署按现场需要设置；心跳周期不代表灵敏度或事件触发延迟。

视频定位：00:00 连接与目标 → 00:20 找到填写位置 → 00:40 心跳周期 → 01:02 保存重启 → 01:20 重新读取。

1. 设置心跳

读取后打开 应用参数 → 传感器信息，找到 心跳周期，当前表单范围 10～86400 秒，出厂 3600 秒。点击 保存修改，按提示重启，再重新连接读取核对。完整操作见快速上手中的 S28 实机视频；视频未接红外探测器，不以页面「有活动」证明人体检测成功。

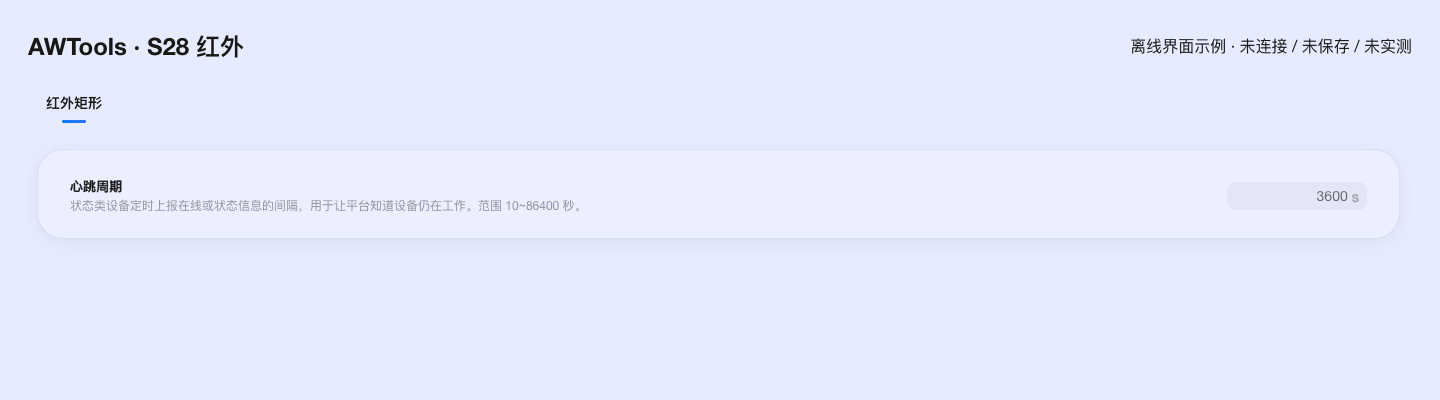

当前 AWTools 的红外矩形参数界面：离线教学示例，未连接设备、未保存或实测；实际参数以读取结果为准。 点击放大

当前 AWTools 的红外矩形参数界面：离线教学示例，未连接设备、未保存或实测；实际参数以读取结果为准。

2. 理解触发和解除

红外输入出现触发或解除变化时，设备记录该状态并请求事件上报；事件不等待心跳周期。心跳按周期读取当时状态，不能代替对每次事件的记录。

当前表单没有采集周期、灵敏度、保持时间或布防延迟的可调入口。不要导入其他传感器模板去寻找这些功能。不同探测模组可能有自己的硬件保持与预热过程，以本机资料为准。

3. 验证安装效果

1. 完成安装，等待本机资料要求的稳定时间，记录当前状态。
2. 按实际使用方向经过探测区域，核对触发状态与 FPort 2 上报。
3. 离开并等待探测器输出解除，核对同一 FPort 2 中状态值 0。
4. 在平台对照心跳和事件时间，不把快速经过次数解释为上报次数。

触发边沿缓存有限，无线忙碌和快速翻转可能造成事件遗漏；本机不作为精确计数器。开启蓝牙会请求当前状态心跳，不代表新发生了一次人体触发。
