S21 温湿度 · 采集、阈值与修正

本机适用范围

核对机身型号、设备类型 01（HEX）及固件版本；同一类型可能存在旧产品别名，不只凭列表文字判断。

操作视频

适用型号： S21 普通版、S21 带屏版共用串口参数操作；不包含 LCD、触摸键和蓝牙操作，不适用于其他 S2 型号。

S21：连接、参数配置与保存回读（普通版 / 带屏版共用） · 下载视频

串口实录：S21 v2.1 模组，从「去配置」开始，连续演示应用参数、周期与温湿度阈值、保存重启、重新连接回读。普通版和带屏版共用本片的串口参数操作；网络默认值、按键和屏幕按当前型号处理，其中普通版出厂关闭消息确认，带屏版出厂开启。本片未接温湿度探头，未验证测量、报警、无线收包、蓝牙按键或 LCD 显示。蓝牙连接和实物按键按本机安装章节操作。示例周期和阈值用于教学，正式部署按现场设置。

1. 找到参数填写位置

先按快速上手连接并完成读取，打开 应用参数 → 传感器信息。周期下方依次是温度、湿度两个通道；填写发送周期、采集周期、上限、下限、变化阈值及 K/B。

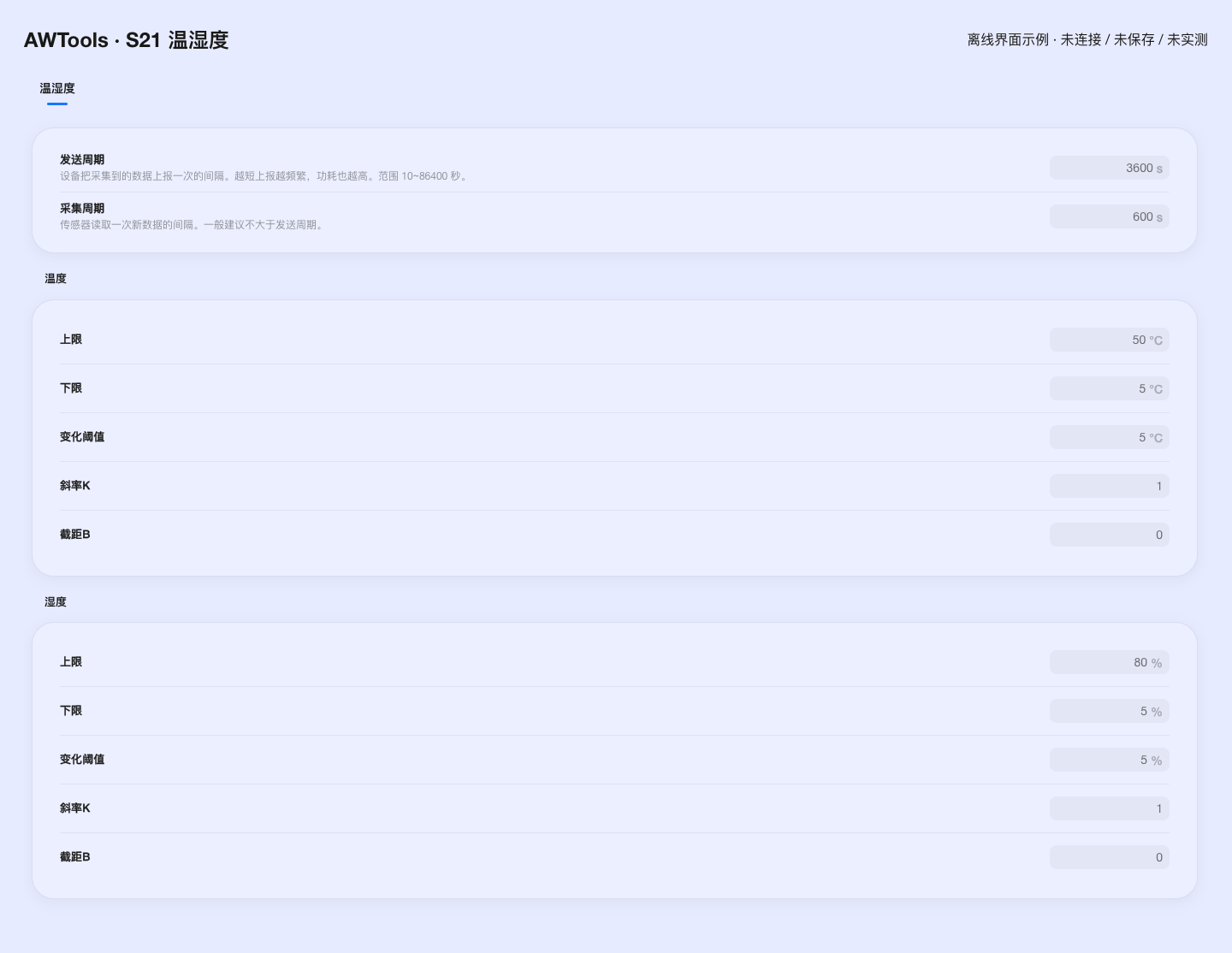

当前 AWTools 的温湿度参数界面：离线教学示例，未连接设备、未保存或实测；实际参数以读取结果为准。 点击放大

当前 AWTools 的温湿度参数界面：离线教学示例，未连接设备、未保存或实测；实际参数以读取结果为准。

参数	出厂值	用途与限制
发送周期	3600 秒	当前表单 10～86400 秒；到时请求上报
采集周期	600 秒	当前表单 5～86400 秒，且不大于发送周期；采集完成才判断变化和超限
温度上限 / 下限 / 变化阈值	50 / 5 / 5 ℃	表单校验范围 −30～125 ℃；不等于整机保证量程
湿度上限 / 下限 / 变化阈值	80 / 5 / 5	单位为百分数；变化阈值 5 表示 5 个百分点
斜率 K / 截距 B	1 / 0	修正后结果 = 原始测量 × K + B

完整操作见快速上手中的实机视频。录制时未接探头，保存回读仅确认参数写入，不能代替采样或无线业务验收。

2. 设置采集与发送周期

采集决定多久取得新测量并判断报警；发送周期决定何时请求周期上报。日常通过当前表单设置：发送 10～86400 秒，采集 5～86400 秒，且采集不大于发送。

例如从出厂 3600 / 600 秒改成 60 / 10 秒时，先把采集周期改为 10 秒，再把发送周期改为 60 秒；避免编辑或保存时采集周期大于发送周期。

例如发送 3600 秒、采集 600 秒：每 10 分钟采集判断，正常情况下约每小时请求周期数据；满足报警条件时可提前请求报警数据。不是每次采集都必须产生一个无线包。

当前上位机写入时会把采集周期限制为不大于发送周期；超出时可能被截短，而不是显示错误。保存后重新读取两个周期，不能仅凭表单中的编辑值确认。

底层协议允许采集周期最低 1 秒，但当前界面最低填写 5 秒。日常按界面操作，不用模板绕过范围；缩短周期会增加耗电和无线占用。网络发送排队和重试会影响到达时间。

业务短报文与测量读取分别核对

本机温度、湿度的业务短报文使用整数 ÷100。修正后的 AWTools 按此规则更新实时卡片；测量读取返回的 float32 已是物理量，不再除以 100。旧安装版可能仍按 ÷10 显示短报文，出现数值放大时先更新上位机，不要据此修改 K/B；平台按本机解析器接入，仍需与参考条件核对。

3. 配置上限、下限和变化阈值

1. 按现场业务要求设置上下限，上限不得小于下限；常规使用建议保留合理区间。
2. 变化阈值按本次与上一次采集值的绝对差判断，不相对上一次上报值，也不是恢复回差。
3. 数值严格大于上限、严格小于下限或相邻变化严格大于变化阈值时触发相应条件；等于边界本身不触发。
4. 两个通道各自判断；任一通道异常都会使整包报警标志为 1，短业务包不包含具体报警通道或原因。

温度表单范围 −30～125 ℃，湿度 0～100%；这些是参数范围，不能代替传感器精度和整机额定范围。

4. 使用线性修正

结果 = 原始值 × 斜率 K + 截距 B。没有经过参考测量时保留 K=1、B=0；温度、湿度的 B 使用该通道显示单位。修正后的值参与阈值判断和上报，不是只改变平台显示。

两个通道分别设置，湿度变化阈值 5 表示 5 个百分点，例如 40% 到 45%，不是相对变化 5%。

先选记录还是报警用途

需求	周期示例	设置后核对
调试时观察变化	采集 10 秒、发送 60 秒	新值、接收时间和耗电；完成后恢复正式周期
低频记录并检测超限	采集 600 秒、发送 3600 秒	检测最坏等待受采集间隔影响，异常确认和无线上报还会增加时间

示例不是固定工作模式。上下限与变化阈值仍参与判断；当前页面没有旧版手册所说的逐项“报警开关”，不要把放宽阈值理解为已关闭全部报警。按实际测量范围和业务要求填写，再用参考条件验证。

5. 保存与验证

点击 保存修改，等待结果并按提示重启；需要时回读核对。先检查稳定环境下的测量，再用允许的条件检查超限或变化上报，最后恢复正式参数。阈值报警在采集时判断，不保证瞬时变化都能捕捉；正常恢复没有独立的恢复包，由后续正常上报反映。
