Edge RS485：Modbus / Private

仅对具有 RS485 硬件及对应配置项的 Edge 成品适用。先按本机图连接 A/B、参考地，再设置协议、从站地址、波特率、数据位、校验、停止位、超时及 CRC；与主站保持一致。关闭 CRC 校验只用于受控联调，正式接入保留校验。

两种协议选择

协议	上报方向	下发方式
Modbus RTU	主站查询网关，网关返回最新缓存	0x10 写入后转无线下行
Private	收到终端业务时主动向串口推送	用终端数字序号指定一个目标，无串口回复保证

这些数据来自网关处理后的终端应用字节，不自动转为温度/压力寄存器；特殊旧帧可能先截断，见旧帧兼容处理。不是 Modbus TCP，不向普通网关网页端口发送 Modbus RTU 帧。

Modbus 寄存器映射

设每个终端占 N 个寄存器，则终端数字序号 i 的首地址为 i × N，每个寄存器 2 字节，地址/数量按大端，CRC 低字节在前。使用终端列表的实际数字序号，不用 DevEUI 或列表当前行号计算。

功能码	作用	地址与数据规则
03	读最新业务缓存	每终端 N 个寄存器，缓存过长截断，过短补零；不能用补零证明实际测量为零
04	读在线状态	每终端固定 1 个寄存器；1 在线、0 离线；按在线判定窗口解释
10	向终端写数据	起始地址对齐 N，数量为 N 的整数倍；每目标下发 2N 字节

03 可跨连续存在的终端区间读取；所需序号缺失时返回异常。04 的映射与 03 不同：N=4 时，序号 1 的业务从地址 4 开始，在线状态仍从地址 1 读取。当前一次读请求数据长度不超过 254 字节。

N=4 的构造样例

用途	帧（HEX）
读序号 0、1 的 8 个业务寄存器	01 03 00 00 00 08 44 0C
读序号 0～5 在线状态	01 04 00 00 00 06 70 08
下发两个终端、每个 8 字节	01 10 00 00 00 08 10 39 30 61 62 63 64 65 66 31 32 33 34 35 36 37 38 7F 5D
上述写请求正常回复	01 10 00 00 00 08 C1 CF

样例仅说明编码，未向现场发送。当前串口无线下行固定使用 FPort 1；要发其他端口使用 MQTT/管理 API，不能假定寄存器里可指定 FPort。Modbus 写回复只表示网关处理该请求，不证明终端收到了无线命令。

异常响应为功能码加 0x80 和异常码；常见 01 不支持功能、02 地址错误、03 数据值/长度错误。CRC 错误通常不响应，先核对串口格式与完整帧；地址 0 为广播时不期待常规回复。

Private 帧

字节	含义
0	从站地址，1 字节
1～2	终端数字序号，uint16 小端
3	应用载荷长度，1 字节
4～	原始应用载荷，不是 Base64
末尾 2 字节	Modbus CRC16，低字节在前

上下行采用相同结构。构造下发样例 01 01 00 03 01 02 03 1A F4：地址 1、序号 1、载荷 3 字节。Private 下发也使用 FPort 1，不提供逐条串口成功应答；Class A 仍要等上行接收窗口。序号改变、删除终端或缓存变化后重新核对映射，不将串口成功作为无线验收。

图解与主站操作顺序

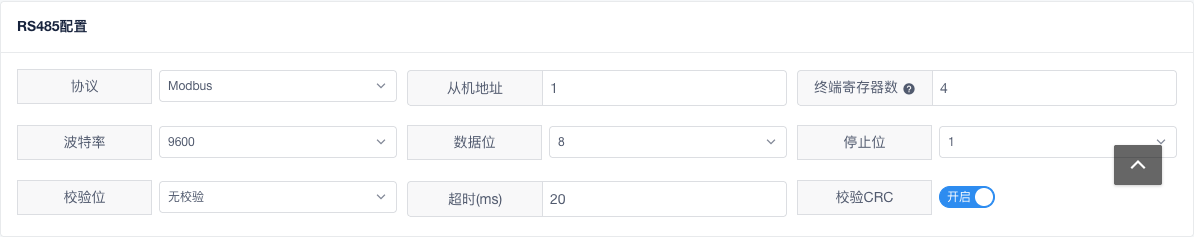

Edge RS485 配置（界面示例）：Modbus、从站地址 1、每终端 4 个寄存器、9600/8N1、读取超时 20ms、CRC 开启。仅用于说明字段位置，未连接 PLC 或发送串口数据。 点击放大

Edge RS485 配置（界面示例）：Modbus、从站地址 1、每终端 4 个寄存器、9600/8N1、读取超时 20ms、CRC 开启。仅用于说明字段位置，未连接 PLC 或发送串口数据。

1. 确认成品带 RS485，按对应原厂图接线。
2. 从终端列表记录目标的实际数字序号 i；选择 Modbus 时还要确定每终端寄存器数 N。
3. 在输出配置勾选 RS485，设定协议、从站地址、波特率、数据位、校验位、停止位和读取超时；Modbus 另设 N。保存、等待重启并重连后，再让目标终端产生一条真实业务上行并记录原始字节。重启前的运行缓存不会保留，不能直接用它验收保存后的寄存器。
4. 使用 Modbus 时，主站选择 Modbus RTU，填写同样串口格式和从站地址，先读一个终端的缓存和在线状态。使用 Private 时，接收程序按本章帧结构等待网关主动推送，不能发 03/04 去查询 Private。最后再验证允许发送的控制命令。
5. Modbus 比较原始字节和读到的寄存器，记录截断/补零；Private 比较主动推送的序号、长度、载荷与 CRC。两种方式都依赖终端新上报，不是每次主站查询都触发传感器采样。

timeout 是串口读取超时（ms），不是 LoRaWAN 终端响应超时。调得很小可能影响串口分包，调得很大也不改变 Class A 接收窗口。

业务地址和在线地址的具体例子

当终端实际序号 i=1、N=4：03 从地址 4 读 4 个寄存器；04 从地址 1 读 1 个寄存器。请求地址是协议中从 0 开始的地址；有些 PLC 软件用 40001/30001 显示，需要按其驱动说明转换，不能把 40001 直接写进两个地址字节。

假定终端上报字节为 01 02 03，03 对应缓存将是 01 02 03 00 00 00 00 00。这只是字节装载示例，不规定温度、压力的寄存器比例或浮点字节序；测量值仍按该终端协议解析。

串口组播下发

Modbus 0x10 和 Private 下发均能按实际组序号选择组目标。组序号区间与终端序号区间分开；Modbus 组首寄存器地址仍按 组序号 × N 计算，并且必须能放入 16 位地址。不要自行假定组序号起点固定为某个数，先读取当前分组记录。

03/04 只读取终端，不用于读取组缓存或“组在线”。组下发同样固定 FPort 1，前提是网关分组与终端内的组地址/密钥匹配，不能通过 RS485 写寄存器自动完成终端组参数配置。

帧边界与排错

一次发送完整请求，等待回复或超时再发下一条，先避免把多条请求拼接或交错发送。CRC 错误、地址错误、读取长度错误、终端序号缺失应分别排查；当前实现对零数量或读数据超过 254 字节返回 02，长度不匹配等写入问题可返回 03。03 读的是运行缓存，重启后需等待新业务上报，不能把全零当成恢复了历史测量值。
