Edge 终端与组播

本章仅适用于 Edge。Std 在外部 NS 完成终端管理。

操作视频

G4 Edge 实机：登记 ABP / Class C 终端并核对真实心跳 · 下载视频

适用于当前 G4 配套管理程序的 ABP / Class C 接入。本片使用已通过上位机读取参数的标准 DTU v1.7，保留10秒心跳，演示终端登记和真实上行。未验证 OTAA、组播、外接仪表采集或无线下行。

添加 ABP / OTAA 终端

进入 终端管理 → 终端列表 → 左上角蓝色“＋”，先选入网方式，再填写对应字段。

字段	怎样填写
名称、DevEUI	名称和 16 位 HEX DevEUI 不重复；DevEUI 与终端完全一致
ABP	8 位 HEX DevAddr、32 位 HEX AppSKey、32 位 HEX NwkSKey；地址不重复
OTAA	32 位 HEX AppKey；会话地址和密钥由入网建立，不照填 ABP 会话
Class	按终端实际 A / C；将 A 改成 C 不会使休眠硬件变成持续接收
发包周期 / interval	用于网关判定在线的时间窗口，默认 7200 秒；不会写终端采集或发送周期
四个接收延时	ms，匹配终端；默认普通 RX1/RX2 为 1000/2000，Join 为 5000/6000

当前延时允许 200～60000ms，RX2 必须晚于 RX1，Join RX2 必须晚于 Join RX1。填值只是网关调度配置，不代表终端也自动同步。修改终端时先读取原记录，保留序号、密钥、Class 和在线窗口等配置，不用不完整空对象覆盖。当前普通更新接口保留服务器已有的上/下行计数和最近上报时间，不能通过提交 fCntUp / fCntDown 来清零或回退计数。

保存后看终端是否实际入网与上报；不要用“添加成功”作为无线验证。重复地址或删除后重建可能影响会话，已有在网设备不为重新演示而删掉重建。

批量导入

从当前界面下载模板，保留表头 name, devEUI, devAddr, appSKey, nwkSKey, appKey, class, isOtaa。isOtaa=0 使用 ABP 字段，1 使用 OTAA 字段；无关字段留空。先检查名称/EUI/ABP 地址重复、长度和 HEX 字符，再导入少量样本检查结果。

当前批量添加按整个批次提交：一项失败会回滚本批次，不应仅根据文件已被选择就认为其中部分终端已登记。成功后以列表实际记录为准。模板和导出文件包含密钥，交付和截图时移除真实凭据。导入用的在线判定周期不代替终端的业务周期。

查看与下发

终端实时数据用于看应用明文及解析；网关实时数据用于看原始无线记录，两处数据不保证含义相同。选择一个终端，核对下发 FPort 与 ASCII/HEX，HEX 中字节数量正确后再发送。

Class A 下行进入队列，等待下一次上行后的接收机会；Class C 可尝试即时发送，但仍受频点、窗口、信号、排队和终端状态影响。页面成功或队列减少不等于终端动作成功，须看应用回复或实物结果。

组播

进入 终端管理 → 终端分组，建立组地址、组密钥，再将终端加入组。当前成员选择和添加仅支持 Class C；每个终端记录只保留一个所属组，加入另一组会改变其原所属组。网页把终端加入分组，不会自动把组地址和密钥写入终端；需按终端自身方法配置相同组参数，确认支持组播与接收方式后再发。

组播报文使用 groupAddr，省略 moteeui；业务 MQTT 的原生下行同时出现两者时优先走单播，专用组播 REST 接口则会拒绝同时带 moteeui 的请求。组成员、分组 ID、DevEUI、组地址和终端序号用途不同，不混用。当前组播按组地址和组密钥发送无线帧，并非逐台向网页成员发送单播；终端实际是否接收取决于其组参数和接收状态，网页成员列表不是无线接收白名单。组播一般不能逐台确认收到，正式控制需设计结果核验。

图解：从列表进入登记表

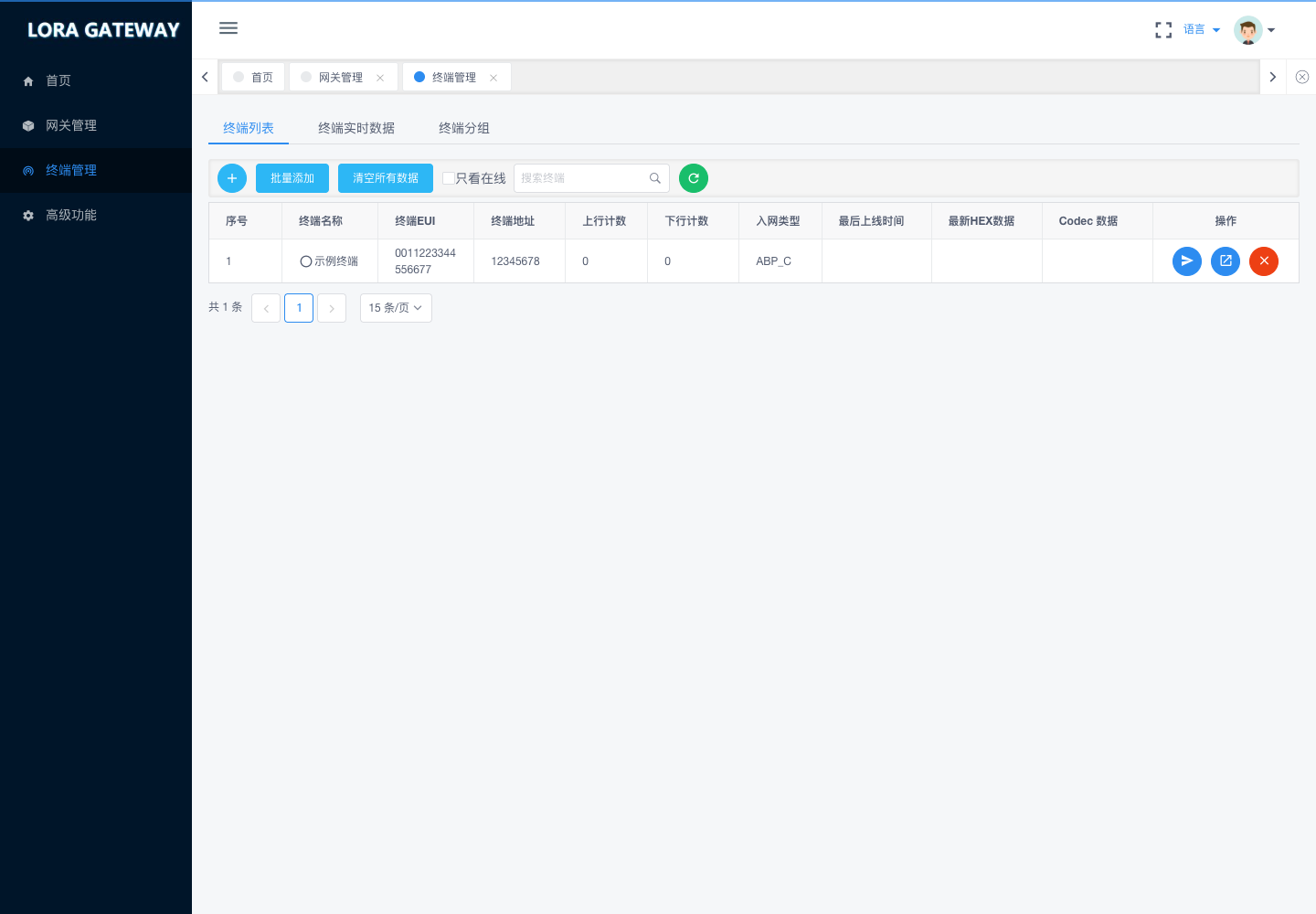

Edge 终端列表（界面示例）：左上角蓝色＋创建终端，批量添加导入文件；操作列包含下发、编辑、删除。演示记录非真实在线终端。 点击放大

Edge 终端列表（界面示例）：左上角蓝色＋创建终端，批量添加导入文件；操作列包含下发、编辑、删除。演示记录非真实在线终端。

ABP：填地址和两把会话密钥

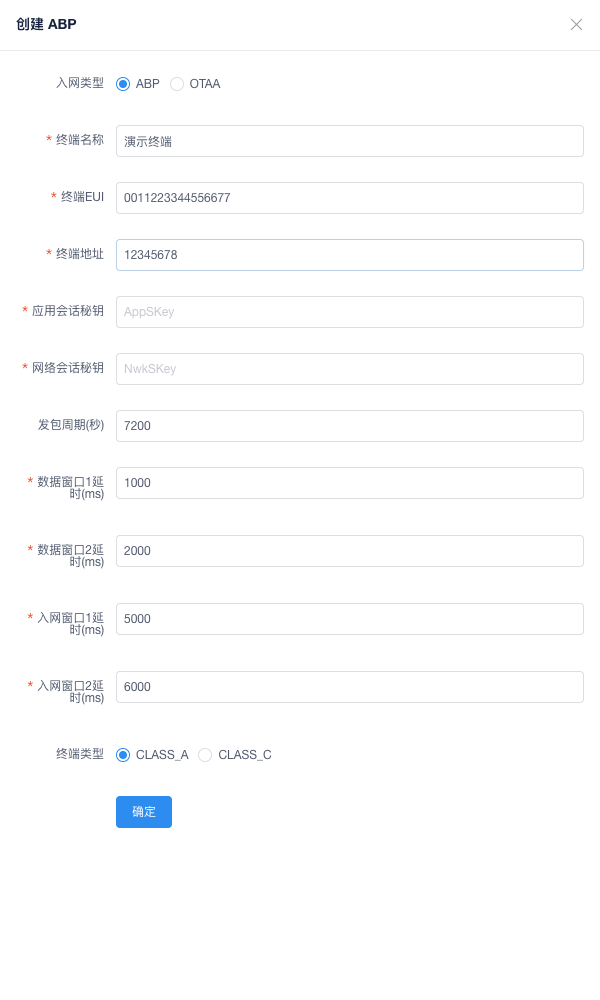

创建 ABP（界面示例）：从上到下填写名称、EUI、地址、两把会话密钥，再核对在线窗口、接收延时和 Class；密钥框留空表示待填写，不是允许省略。 点击放大

创建 ABP（界面示例）：从上到下填写名称、EUI、地址、两把会话密钥，再核对在线窗口、接收延时和 Class；密钥框留空表示待填写，不是允许省略。

1. 点击蓝色 ＋，选择 ABP。
2. 名称用于识别，EUI/地址/两把会话密钥从终端实际配置取得，分别逐项匹配。
3. 注意页面仍写“发包周期(秒)”，在本程序中用于网关判断在线；要修改传感器采集/上报周期，需回到终端配置。
4. 按终端配置填写四个延时，选择实际 Class。首次不为追求“在线”而缩短接收窗口或清零计数。
5. 点击确定后，回到列表刷新确认记录，再观察真实上报。添加成功只代表登记完成。

OTAA：填 AppKey，再观察入网

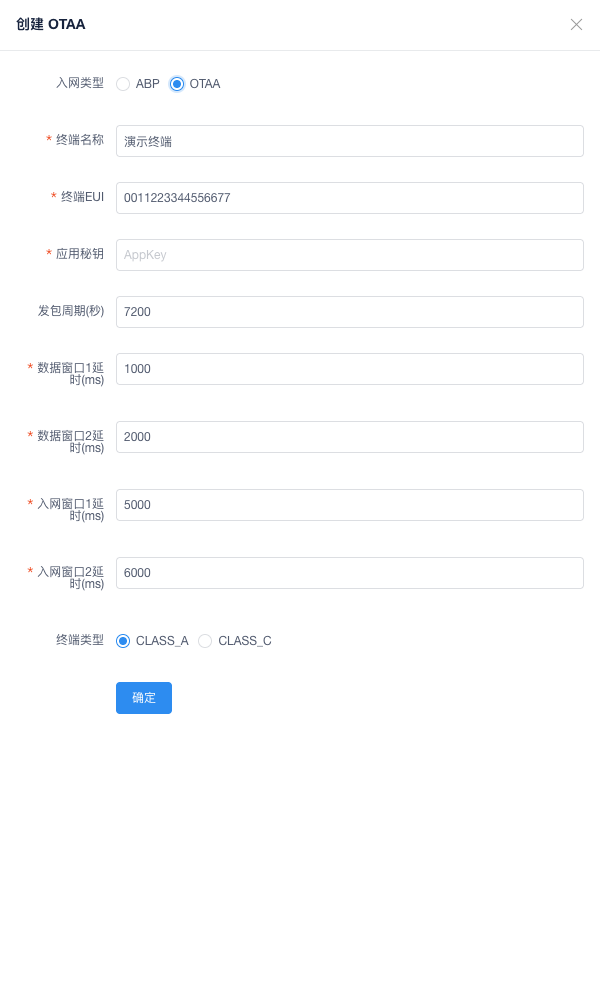

创建 OTAA（界面示例）：选择 OTAA 后显示 AppKey，创建时不要求填写旧 ABP 地址/会话密钥；其余接收窗口与 Class 仍需核对。 点击放大

创建 OTAA（界面示例）：选择 OTAA 后显示 AppKey，创建时不要求填写旧 ABP 地址/会话密钥；其余接收窗口与 Class 仍需核对。

选择 OTAA，填名称、DevEUI、AppKey，核对窗口与 Class 后登记；让终端重新发起入网，检查 Join 请求及之后的业务上行。只看到 Join Request 不能证明 Join Accept 已被终端接收。已入网记录编辑时可能显示会话字段，不能拿这些字段当下一台设备的出厂参数。

图解：批量添加

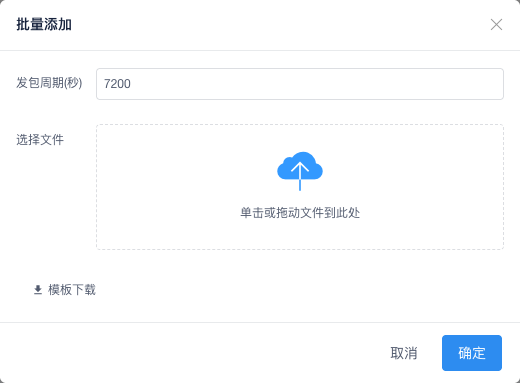

批量添加窗口（界面示例）：先下载模板，再选择文件；窗口中的周期仍用于在线判断，本图未导入或提交。 点击放大

批量添加窗口（界面示例）：先下载模板，再选择文件；窗口中的周期仍用于在线判断，本图未导入或提交。

1. 点 批量添加 → 模板下载，使用当前模板。
2. EUI、地址、密钥列在表格软件中设为文本，保留前导零，避免科学计数法。Class 直接填大写 A 或 C。
3. 先填一两条，检查必填项和重复值；选择文件后确认在线窗口。
4. 导入后检查列表条数、入网类型与 EUI，再让样本设备上报。出错时按提示修正文件，不反复整批点击。

图解：单个终端下发

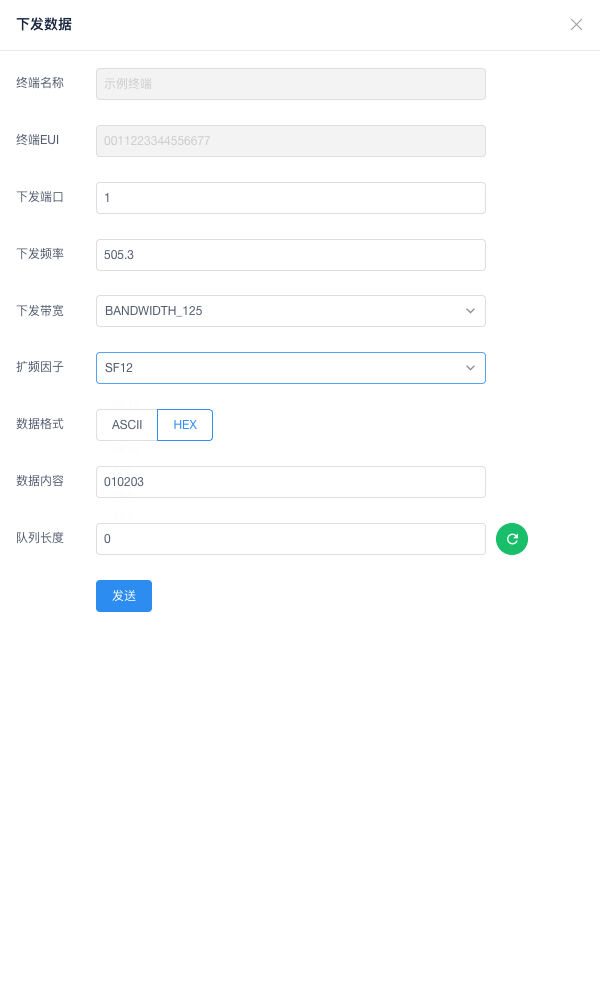

操作列纸飞机按钮打开的数据下发窗口（界面示例）。频率框使用 MHz，SF 选择项显示 SF12～SF7；示例字节不代表任何设备控制命令，未点击发送。 点击放大

操作列纸飞机按钮打开的数据下发窗口（界面示例）。频率框使用 MHz，SF 选择项显示 SF12～SF7；示例字节不代表任何设备控制命令，未点击发送。

1. 在目标终端所在行点 纸飞机，先确认名称和 EUI。
2. 填该型号协议要求的 FPort；二进制命令选 HEX，每字节写两位，先去掉空格和换行，检查长度。文本才选 ASCII。
3. Class C 显示频率、带宽、SF：网页频率用 MHz，例如 505.3；与要求 Hz 的 API 字段区分。全部按终端接收配置填写。
4. 允许控制时再点发送，刷新队列并检查无线记录、终端回复和实际动作。Class A 要等待下一次上行。
5. 队列值是待处理数量，不是终端成功接收数量。读取队列使用 DevAddr，与按 DevEUI 查终端不同。

图解：创建组播分组

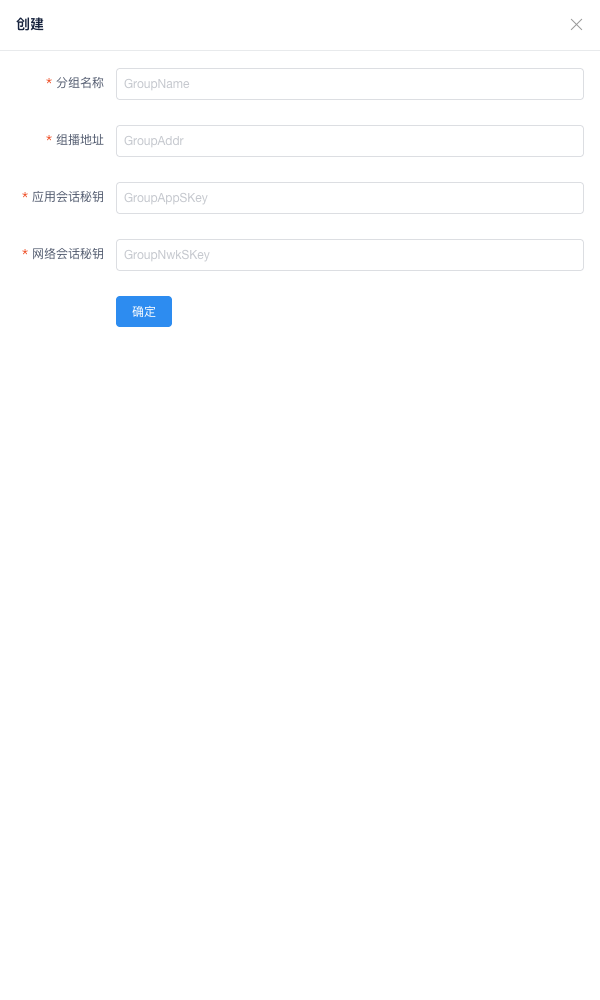

终端管理 → 终端分组 → 蓝色＋（界面示例）：名称、组地址及两把组密钥；本图未创建分组。 点击放大

终端管理 → 终端分组 → 蓝色＋（界面示例）：名称、组地址及两把组密钥；本图未创建分组。

创建分组后，在该组操作列通过添加成员入口选择终端，核对筛选范围；全选操作应同时检查在线/分组筛选，避免把未显示的其他设备纳入。再按终端说明书写入相同组参数，最后使用组的下发入口。删除组或移除成员只改变网关记录，不会自动擦除终端中的组密钥。

G4 实机操作视频

观看 ABP / Class C 终端接入：从 Edge 首页进入终端列表，打开加号填写、核对接收延时和类型、提交后观察真实心跳。终端密钥来自上位机实际回读并在录制中隐藏，不能用示例 EUI/密钥接入其他终端。OTAA 和组播图解仅说明入口，本次未实际入网或组播发送。
