G4 系列安装与接口 ​

本章用于 G4 系列。先核对完整型号、硬件版本和频段,再接电源、天线与网络。Edge / Std 是软件模式,不改变端子定义;G42/6 与 G43/7 的原厂资料见资料入口。

1. 安装前准备 ​

准备网关、匹配频段的 LoRa 天线、对应电源、网线和电脑;选配 4G 时准备对应天线与 SIM 卡。先看机身接口标签和铭牌,确认电源规格,断电完成接线。

部件安装前检查
LoRa 天线与出货频段一致,安装到 LoRa 接口;不要接到 Wi-Fi/4G 接口
Wi-Fi 天线连接标注 Wi-Fi 的接口;按实际选配情况安装
4G 天线 / SIM仅有 4G 硬件时使用;确认卡尺寸、方向、套餐和 APN
电源按完整型号铭牌选择,不能把某一型号的 DC / PoE 规格用于全部 G4
网线接 Ethernet 和可分配地址/可互访的路由器;电脑接入同一可达网络

2. 认识接口 ​

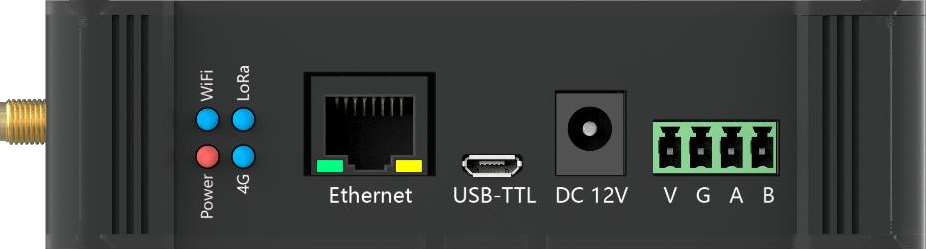

G43/7 原厂接口图片,取自使用说明书 V1.0.3。保留原图标注,不改端子和线序;其他 G4 硬件以对应交付图为准。
G43/7 原厂接口图片,取自使用说明书 V1.0.3。保留原图标注,不改端子和线序;其他 G4 硬件以对应交付图为准。 点击放大
G43/7 原厂接口图片,取自使用说明书 V1.0.3。保留原图标注,不改端子和线序;其他 G4 硬件以对应交付图为准。
G43/7 原厂接口图片,取自使用说明书 V1.0.3。保留原图标注,不改端子和线序;其他 G4 硬件以对应交付图为准。

图中接口依次为 Ethernet、USB-TTL、DC12V 和 V/G/A/B。以下说明对应这张 G43/7 原图。

接口用途连接说明
Ethernet有线网络网线接路由器/交换机,管理地址按现场 DHCP 或交付配置取得
USB-TTL串口调试使用带串口芯片的匹配调试线;不是 RS485,不据此判断可 USB 供电
DC12V电源输入该版原资料要求 DC12V / 2A 适配器;实际硬件仍按铭牌和交付电源确认
V原图标注的 DC12V 电源端不接主站的数据端;使用前核对本机定义和极性
GGND按原图连接参考地/电源地
ARS485_A仅在成品带 RS485 且需要串口业务时连接主站对应端
BRS485_B与 A 成对接线,不接 TTL 或 RS232

使用 Modbus RTU 时,网关是从站,PLC/电脑是主站;使用 Private 时,网关收到终端业务后主动向串口推送,接收端按 Private 帧解析。接线完成后还需在 Edge 输出配置启用 RS485 并设置一致的串口格式,见RS485 操作与协议。

G42/3 规格书与 G43/7 使用手册的供电说明 ​

G42/3 规格书的接口表将圆孔电源及正负端子标为 DC9~28V,配件表和电源参数表列出 DC12V / 2A;G43/7 使用手册也列出 DC12V / 2A 适配器。两者不能简化成“所有 G4 只能接 12V”,也不能据此给未核对的硬件接入 28V。使用本机配套电源,并按铭牌确认允许输入范围和极性。上述资料未给出该接口的 PoE 供电要求,不把 RJ45 网口直接当作 PoE 供电口。

3. 依次安装天线与 SIM ​

  1. 断电确认 LoRa、Wi-Fi、4G 接口标签,分别安装对应天线,旋紧连接头,避免线缆拉扯。
  2. LoRa 吸盘天线常标 LoRa,胶棒天线可能标 TX-XXX 频段;以本机配套物料为准。天线位置避开金属遮挡。
  3. G43/7 使用手册和 G42/3 规格书所示卡托使用 SIM 大卡;有 4G 功能时按本机卡槽标识安装,无 4G 的设备跳过这一步。其他硬件按其卡托规格核对,不仅凭图片推断插卡方向。

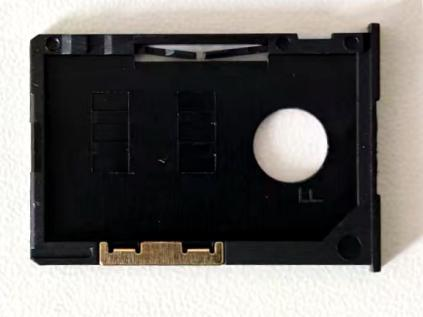

G43/7 原资料中的 SIM 卡托图片。只展示卡托结构,卡尺寸与安装方向以现场硬件标识为准。
G43/7 原资料中的 SIM 卡托图片。只展示卡托结构,卡尺寸与安装方向以现场硬件标识为准。 点击放大
G43/7 原资料中的 SIM 卡托图片。只展示卡托结构,卡尺寸与安装方向以现场硬件标识为准。
G43/7 原资料中的 SIM 卡托图片。只展示卡托结构,卡尺寸与安装方向以现场硬件标识为准。
  1. 使用有线上网时连接 Ethernet;使用网关热点维护或选用 4G / 外部 Wi-Fi 上网时,网线不是必需步骤。最后接符合铭牌的电源。
  2. 通电后检查电源/网络状态。电脑连接网关热点时访问固定地址 http://192.168.188.251;通过路由器连接时查 DHCP 或使用已配置的静态地址,按快速上手登录。首次确认身份后再配置射频和业务。

4. 指示灯与启动检查 ​

下面是 G43/7 V1.0.3 原资料对应的指示定义;其他硬件版本以本机资料为准。灯亮只用于定位启动状态,不能代替业务收发验证。

指示灯原资料对应状态检查方法
Power,红色供电正常常亮,电压不足或损坏时熄灭先核对适配器、插头和供电
WiFi,蓝色启动时闪烁,启动成功常亮,失败时熄灭再检查实际维护热点或 Wi-Fi 连接
LoRa,蓝色启动成功常亮;启动中或失败时熄灭登录核对程序、区域和实时接收记录
4G,蓝色搜网慢闪(亮200ms/灭1800ms),待机慢闪(亮1800ms/灭200ms),传输快闪仅选配 4G 时检查,结合 SIM、信号和联网状态判断

5. 固定与通电后的验收 ​

G4 室内成品放在符合安装条件的位置,固定天线、电源和网线,避免受潮、挤压和金属遮挡。不要因外接设备防水就把室内网关直接露天安装。

通电后的检查顺序为:能登录管理页 → 核对网关 EUI、版本和模式 → 核对区域/信道 → 接入一台终端 → 检查真实上行及目标系统收到的数据。电源灯、LoRa 灯和 Ping 均不能代替最后两项。
