Std 标准模式

Std 将无线帧转发给外部 LoRaWAN 网络服务器。终端入网、密钥、应用载荷解密和业务解析通常在外部 NS 完成；本机没有 Edge 的终端登记菜单是正常现象。

操作视频

Std 实机：核对模式、网络、射频、数据服务器与实时数据 · 下载视频

本片为 Std 7.0.9 实机网页的只读操作，从登录后的首页开始，连续进入网关管理、定位系统与通信配置、区分两组 MQTT、查看实时数据，再查看高级功能并收尾。未点击保存、网络测试、模式切换确认、重启、升级或恢复；实时数据是否出现取决于录制期间的无线流量，画面为空不作为接收失败证明。现有配置值仅为现场示例，不建议照抄。

1. 在外部服务器登记网关

先取得配置页的 16 位网关 EUI，按外部 NS 的区域、网络与桥接版本建立网关。网关 MAC、EUI、MQTT Client ID 分别使用，不能混填。

2. 选择一种匹配的转发方案

界面条件	方案	目标配置
关闭使能数据 MQTT	Semtech UDP	GWMP 服务器地址和端口，服务器需提供对应 UDP 接入
开启数据 MQTT，桥接 V3	ChirpStack V3 兼容	MQTT 数据服务器及 V3 网关桥接协议
开启数据 MQTT，桥接 V4	ChirpStack V4	对应 MQTT forwarder、区域模板及服务器协议
开启数据 MQTT，选择 Basic Station UDP 适配	Basic Station	LNS/CUPS 地址、信任材料和本机适配配置

选项是否显示取决于软件版本与硬件。V3/V4 是网关转发协议，不是 Edge 的兼容应用 JSON。地址、主题前缀、编码和认证必须与外部服务器一致；同一个 MQTT Broker 能连接不代表协议匹配。

Basic Station 中 LNS 负责网络服务器通信，CUPS 负责配置/更新服务；分别按服务方要求填地址、启用与证书/认证材料，不把普通 HTTP 数据推送 URL 填到 LNS。使用适配模式的具体可用能力以本机读取和服务器要求为准。

3. 配置数据服务器

下面的 MQTT 字段和截图适用于 V3/V4。使用 UDP 时填写 GWMP 主机/端口，使用 Basic Station 时填写 LNS/CUPS，分别按下方图解操作。

填写服务器地址、端口、TLS、用户名/密码及可选 Client ID。使用同一 Broker 时，各运行实例的 Client ID 应避免冲突；连接测试也可能使用填写的 Client ID，测试线上连接前先评估被顶下线的影响。

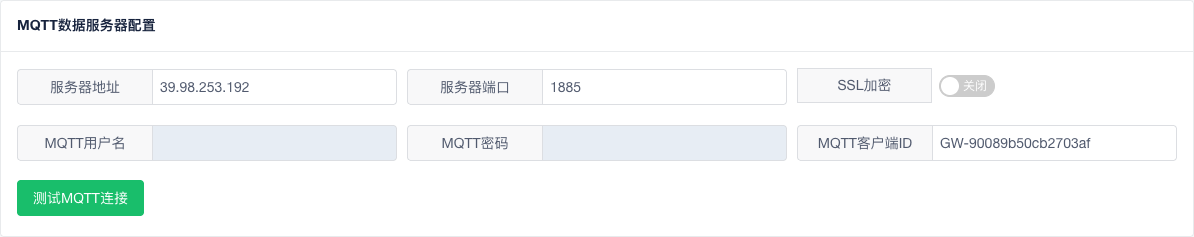

Std 实机 MQTT 数据服务器区域；认证信息已遮挡。未执行测试或保存。 点击放大

Std 实机 MQTT 数据服务器区域；认证信息已遮挡。未执行测试或保存。

填完后保存、等待重启并重新登录。外部 NS 应显示网关最近在线/统计；再登记终端，核对其 Join 与业务上行。仅 Broker 连接成功不能代替这些步骤。

4. 常见误用

• 使用 /gateway/{EUI}/up、application/0/device/.../rx 直接接收 Std 业务：这是本册 Edge 应用接口，Std 应使用外部 NS 的应用集成。
• V4 页面正常但服务器 V3：核对桥接协议、主题和编码，不能只改服务器端口。
• 网关在线但终端没数据：核对区域/信道、终端密钥、Join、MIC、计数和服务器应用登记。
• 把 MQTT 远程管理服务器当作数据服务器：两组配置职责不同，远程管理不能代替 NS 收包。

转发协议字段

UDP 报文方向、MQTT 事件与命令主题、编码及外部 NS 对接见Std 转发接口。

图解：UDP 与 MQTT 桥接在哪里选

下面是同一管理程序的界面示例，用于展示切换表单后的填写位置；没有保存到现场网关，没有连接外部 NS。先确定服务器接入协议，再选择页面方案，不必把四种都配置一遍。

Semtech UDP

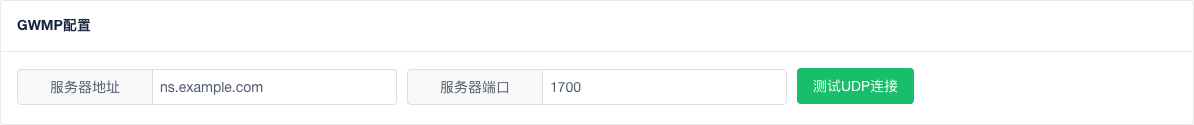

关闭数据 MQTT 后显示 GWMP 配置（界面示例）：主机和端口分开填写，右侧为 UDP 测试。 点击放大

关闭数据 MQTT 后显示 GWMP 配置（界面示例）：主机和端口分开填写，右侧为 UDP 测试。

1. 在外部 NS 或配套 Gateway Bridge 确认 UDP 监听地址/端口及网关 EUI 登记。
2. 关闭通信配置的 使能数据 MQTT。
3. 找到 GWMP，服务器地址填主机/IP，端口填服务器给出的 UDP 端口（常见 1700，以部署为准）。不填 http:// 路径，也不填 MQTT 主题。
4. 对已授权服务执行测试，再保存重连。外部服务器应出现网关统计与无线接收记录；NAT/防火墙还需允许相应双向通信。
5. 登记真实终端并检查 Join/业务上行，再检查下行。UDP 测试不是实际终端联调。

MQTT V3 与 V4

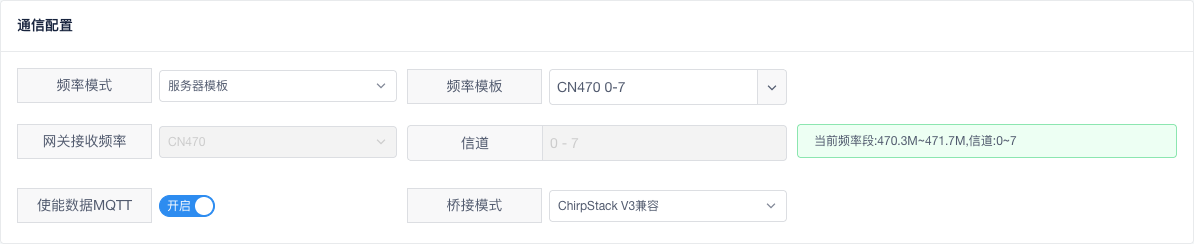

开启数据 MQTT 后选择 V3（界面示例）；区域模板仍需匹配服务器和终端。 点击放大

开启数据 MQTT 后选择 V3（界面示例）；区域模板仍需匹配服务器和终端。

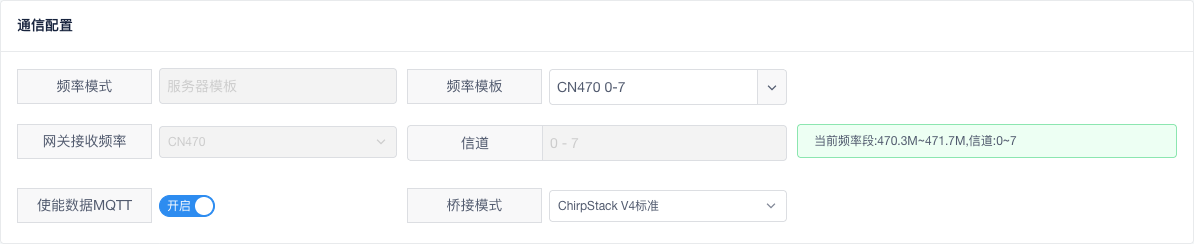

选择 V4（界面示例）：使用服务器模板；本例 CN470 0～7 的主题前缀为 cn470_0，不表示其他区域也使用该前缀。 点击放大

选择 V4（界面示例）：使用服务器模板；本例 CN470 0～7 的主题前缀为 cn470_0，不表示其他区域也使用该前缀。

1. 先向服务器维护方确认 V3/V4、Broker 地址、端口、认证、主题前缀及 JSON/Protobuf 编码。
2. 开启 使能数据 MQTT，在桥接模式中选对应版本。
3. 选服务器同一套区域模板，核对信道范围；V4 按模板管理频率，不使用旧手动配置绕过。
4. 在 MQTT 数据服务器配置填写地址/端口、SSL、账号和 Client ID。远程管理卡片不是此处的替代入口。
5. 保存、重连，在外部 NS 核对网关 ID、最近统计和上行，再核对终端应用数据。

Basic Station UDP 适配

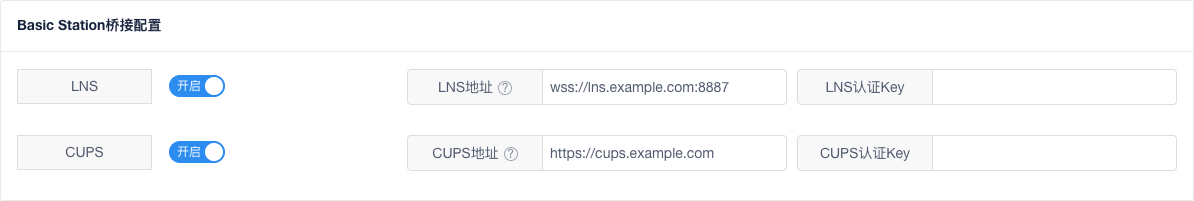

Basic Station 配置（界面示例）：LNS 与 CUPS 各自的开关、URI 和认证输入；地址为虚构域名，无真实证书，未保存或联通。 点击放大

Basic Station 配置（界面示例）：LNS 与 CUPS 各自的开关、URI 和认证输入；地址为虚构域名，无真实证书，未保存或联通。

1. 先确认外部平台提供兼容 LNS；如使用 CUPS，另取得其地址与授权材料。
2. 开启数据 MQTT 并选择 Basic Station UDP。此开关在当前页面作为转发方案入口，不表示此时仍使用普通 MQTT 数据服务器卡片。
3. 选择匹配区域模板，开启 LNS，填写平台要求的 ws:// 或 wss:// URI 与认证材料。
4. 需要 CUPS 时再开启并填写其 http:// / https:// URI。CUPS 用于配置/更新，不能替代 LNS 的无线数据接入。
5. 证书/私钥等按服务方要求与本机实际支持的配置方式提供；当前网页不等于把所有底层适配字段都开放为输入框，未显示的能力不能照其他软件手册假定可用。
6. 保存并重连，从服务端检查握手、网关身份、区域和业务。认证错误、证书过期和区域不匹配分别排查；本册没有 Basic Station 实机联通记录。

这三种“在线”分别看哪里

检查	位置	下一步
管理网页可访问	本机登录/首页	继续核对外部转发目标
网关与 NS 在线	外部 NS 网关详情/统计	再看终端 Join 与上行
应用数据可用	外部 NS 应用集成与接收端	按终端协议核对数值与异常状态

Std 的端到端验收应覆盖全部三项。菜单查阅视频见Std 只读实录，视频没有执行以上写入和服务器联通步骤。
