R12 使用说明书

R12 将模拟量、开关状态和串口仪表数据接入 LoRaWAN 平台，也能在本机根据输入条件控制电压输出。本册只适用于 R12，设备类型 13（十六进制，十进制 19）；R12 PA、R13、R14、R15 不在本册适用范围。

第一次使用从快速上手开始：先连上设备、设置网络和数据上行周期，再完成一条 DI 状态上报，最后按需要增加模拟量、输出、联动或脚本。

按任务查找

您要做什么	阅读章节
核对端子、电源、AI/AV、DI、输出和 RS485 接法	接线说明
第一次配置并看到一条有效上报	快速上手
设置超限、变化阈值、回差和单位换算	模拟量 AI1/AV1
连接门磁、接近开关，核对电平与事件方向	数字输入 DI
控制输出、设置上电状态、定时与脉冲	电压输出 DO
输入变化后直接控制现场输出	本地联动
定时或事件触发读取 RS485 仪表	串口脚本
理解周期、事件、合并状态及 ACK	网络与数据上报
核对 18 字节状态包与远程控制帧	协议详表
下载 R12 解析示例并接入平台	平台解析
连接、通信、采集、控制及升级排查	维护与排查

本册根据提供的《RTU使用说明书_V6》整理，结合当前 AWTools 与 R12 功能更新。接线图直接复用文档原图，未改动端子、标注、线序或连线；图中的参数界面用于定位，实际范围和单位按本册文字及当前界面确认。现有材料中的案例不是本次新增实机测试结果。

先看操作视频

适用型号：RTU R12（类型 13，HEX）。不适用于 R12 PA、R13、R14、R15。

本片实际连接并读取 R12，从设备卡片连续进入配置；周期编辑后还原，未保存到设备。没有外接传感器、仪表或负载，未验证业务收包。

连接 R12、找到应用参数与上行周期 · 下载视频

主题	视频所在章节	适用范围
连接、读取与应用参数入口	快速上手	仅 R12 的真实连接与页面编辑
模拟输入阈值、回差与 DI 方向	模拟量、数字输入	两章共用同一片，AI1 注意 μA 单位
输出脉冲、定时与本地联动	电压输出、本地联动	两章共用同一片，未执行控制
串口脚本、行内生成与触发	串口脚本	R12 用户脚本，不套用 DTU 合并采集

四片都从连接设备开始，沿用统一教学版式和女声 E。连接读取使用真实 R12；没有外接传感器、仪表或负载，示例编辑后还原，未保存配置、未测输入触发、负载动作或无线收包。接线与业务验收仍按相应章节完成。

本机有什么

资源	数量和用途	阅读入口
AI1	1 路电流输入，4～20mA；配置使用 μA	模拟量
AV1	1 路电压输入，0～10V；配置使用 mV	模拟量
DI1、DI2	2 路数字输入，识别稳定后的高低变化	数字输入
DO1、DO2	2 路受控电压输出；不是无源继电器触点	输出控制
本地联动	每路输出最多 4 条内置规则	本地联动
用户脚本 1～4	每条最多 40 字节，支持周期和事件触发	串口脚本
LoRaWAN	周期、事件及脚本上行，远程配置与控制	网络与上报

上位机可能将 DO 显示为“12V 输出”或“电压输出”。输出电压跟随输入供电，不表示固定稳压为 12V。 额定供电、输出电流、负载类型及 DI 电平要求按本机铭牌和硬件资料确认。

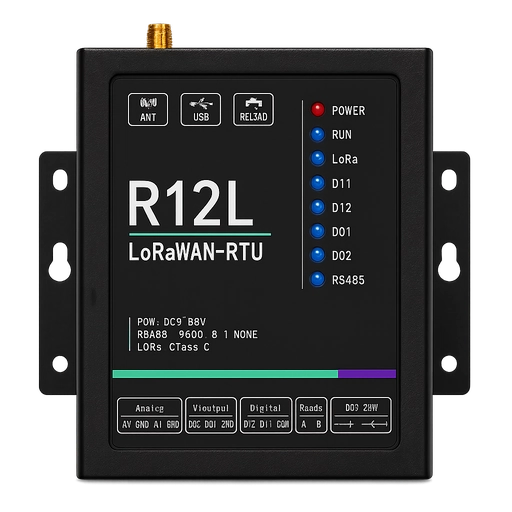

V6 原图：设备外观示例，图内标识为 R12L，交付型号以本机铭牌为准。 点击放大

V6 原图：设备外观示例，图内标识为 R12L，交付型号以本机铭牌为准。

产品规格与原厂资料

R12L/P 产品规格书 V1.0.1补充额定供电、输入范围、输出带载和环境条件。接线前先看电气规格表，再按本册 V6 原图连接。

本册仍只适用于类型 13 的 R12。规格书同时介绍 R12L/P，不表示可以使用 R12 PA 固件或其他 RTU 的配置与解析。RS485 出厂为 9600 / 8N1，在用设备按读取值；主体工作温度 −40～85℃、湿度 5～95%（无凝结），不把探头的允许温度当作主机环境条件。

资料站当前 R12x 的使用手册目录没有可下载文件，本册继续以提供的 V6 文档、当前固件和 AWTools 为操作依据；接线原图保持不变。
