电压输出 DO1 和 DO2

R12 的 DO 是受控电压输出，不是无源继电器触点。上位机中的“12V 输出”是功能名称，输出电压跟随输入供电；输出状态只表示有无输出，不报告实际负载电压。接线按DO 原图，先核对负载额定电压、电流与设备带载能力。

操作视频

适用型号：RTU R12（类型 13，HEX）。本片由电压输出与本地联动章节共用。不适用于其他 RTU 型号。

本片只编辑 DO1 脉冲、定时和一条 DI1 联动规则，并识别即时控制菜单；未接负载，未点击控制动作，未保存或测量输出。

DO1 脉冲、定时和本地联动配置 · 下载视频

1. 打开输出设置

1. 连接并读取 R12，进入 应用参数。
2. 点击 DO1 / 电压输出1或 DO2 / 电压输出2。
3. 进入 输出控制，开启通道，设置上电状态、脉冲宽度及是否允许远程控制。
4. 按需设置主动上报、定时控制或本地联动。
5. 弹窗 确定后，再执行页面 保存修改并按提示处理重启。

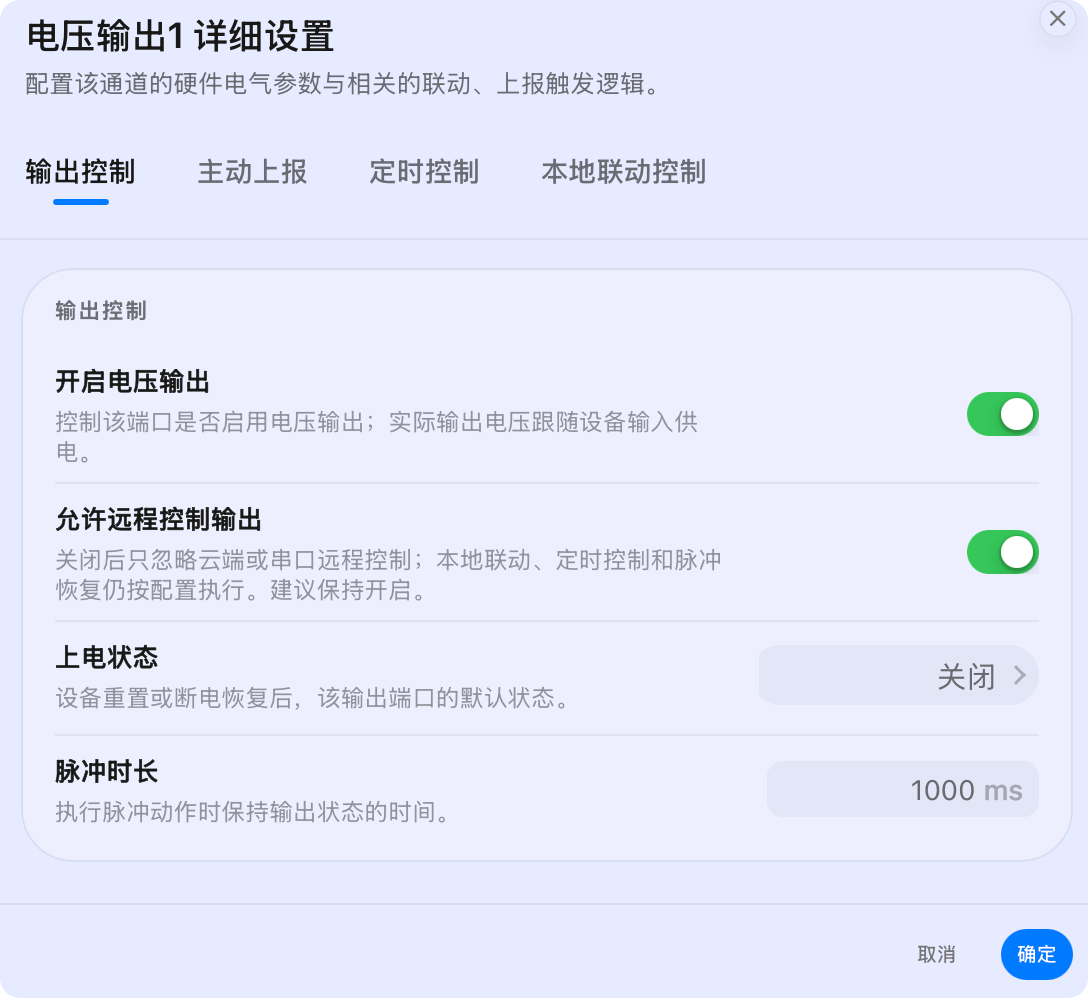

V6 原图：输出控制、允许远程控制、上电状态和脉冲宽度。 点击放大

V6 原图：输出控制、允许远程控制、上电状态和脉冲宽度。

端子板 DO 标题附近的 “…” 是即时控制菜单，可选关、开、翻转或脉冲动作。点击动作会立即向设备发送控制，不需要先点“保存修改”；它与详细设置弹窗中的参数编辑不同。执行前先确认负载允许动作。

详细设置弹窗的“确定”不会自动保存到设备；“取消”或关闭也不会撤销已经编辑的字段。需要放弃本次页面修改时使用 还原修改。

2. 通用参数

参数	当前范围	说明
启用输出	开/关	关闭时不作为有效可控输出
允许远程控制	开/关	R12 当前此项限制无线下行；界面提示可能同时提到串口，但本地串口按钮成功不能证明无线权限开放；关闭它也不停止定时/本地联动
上电状态	关、开、保持上次状态	重启或恢复时采用的状态策略，按业务选择
脉冲宽度	1～10000ms，默认 1000ms	脉冲动作持续时间；短脉冲是否适合负载需按实物验证
定时周期	1～86400 秒，默认 60 秒	当前界面以秒显示；旧截图可能仍显示毫秒
主动上报	无输出→有输出、有输出→无输出	仅实际状态发生匹配变化时产生事件

V6 正文曾列脉冲最小 1000ms，当前上位机与配置协议允许最小 1ms；本册按当前范围说明，不把软件允许值当作机械负载能响应的时间保证。

3. 六种输出动作

动作	执行过程
关	切为无输出
开	切为有输出
翻转	有输出与无输出互换
脉冲开	先开，脉冲时间到后关
脉冲关	先关，脉冲时间到后开
脉冲翻转	先反转，脉冲时间到后恢复动作前状态

新控制动作可能替换正在执行的脉冲。不要让平台控制、定时器和多条联动规则对同一路反复下达相反动作，否则现场最终状态可能被后来的动作覆盖。

4. 示例：每 60 秒输出一次 1 秒脉冲

1. 先使用与输出电压匹配的指示负载确认接线；现场执行机构需确认动作影响。
2. 开启 DO1，设置合适的上电默认状态。
3. 脉冲宽度设为 1000ms。
4. 开启定时控制，定时动作选 脉冲开，周期填 60 秒。
5. 保存，按提示恢复运行，分别观察开始有输出和一秒后无输出。

使用脉冲类定时动作时，周期必须大于脉冲宽度。例如 1 秒周期配 1000ms 脉冲不满足此要求。

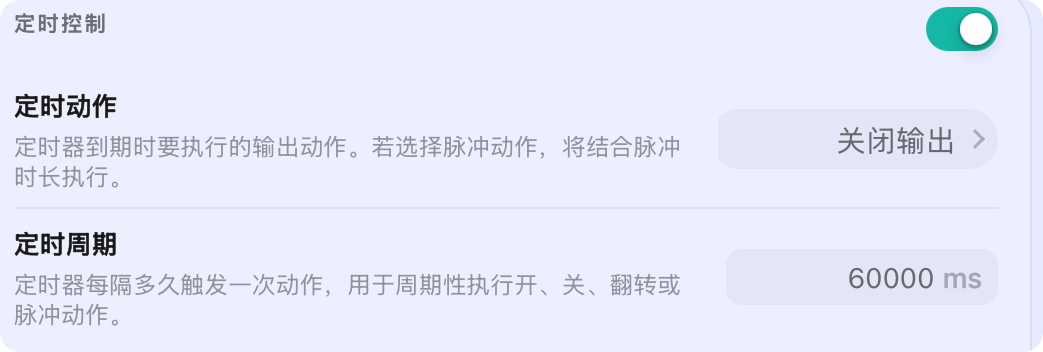

V6 原图：原手册定时控制截图，此图周期 60000ms 等于当前界面的 60 秒。 点击放大

V6 原图：原手册定时控制截图，此图周期 60000ms 等于当前界面的 60 秒。

5. 输出变化上报和控制确认

按需勾选两种输出变化方向；重复下发“开”而输出本来已开，不等于又发生一次状态变化。脉冲可能产生开与关两次变化，但事件合并后不保证平台收到两个独立包。

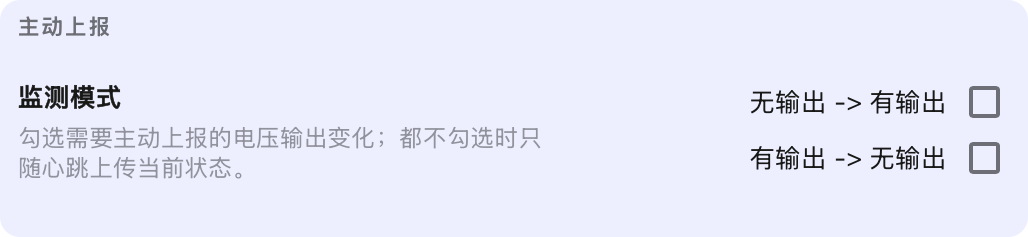

V6 原图：输出状态变化上报方向。 点击放大

V6 原图：输出状态变化上报方向。

本地按钮返回、无线命令回复、DO 状态和负载实际动作应分别核对。远程控制参数见控制协议。
