数字输入 DI1 和 DI2

DI 用于门磁、开关和接近传感器等稳定状态变化。R12 提供 DI1、DI2。它不是通过上报包数累计的精确脉冲计数器。

操作视频

适用型号：RTU R12（类型 13，HEX）。本片由模拟量与数字输入章节共用。不适用于其他 RTU 型号。

与模拟量章节共用本片：先展示 AV1 判定参数，再返回端子板打开 DI1。连接读取已实测；无外接开关，未实测翻转或上报，编辑后还原。

输入配置：从 AV1 阈值到 DI1 事件方向 · 下载视频

1. 先选正确接线

按传感器的无源触点、NPN/PNP 和供电方式选择DI 原始接线图。先接线再在上位机检查高低状态；不要把所有 DI 接法都简化成短接 DI 与 GND。

2. 配置通道与上报方向

1. 连接并读取 R12，进入 应用参数。
2. 点击 DI1 / 数字输入1或 DI2 / 数字输入2。
3. 在数据采集页启用该通道，确认当前状态能随实际开关变化。
4. 进入 判定/上报，在“主动上报”区域选择低到高、高到低，或两个方向都选择。
5. 点击 确定返回，执行 保存修改，按提示处理重启。

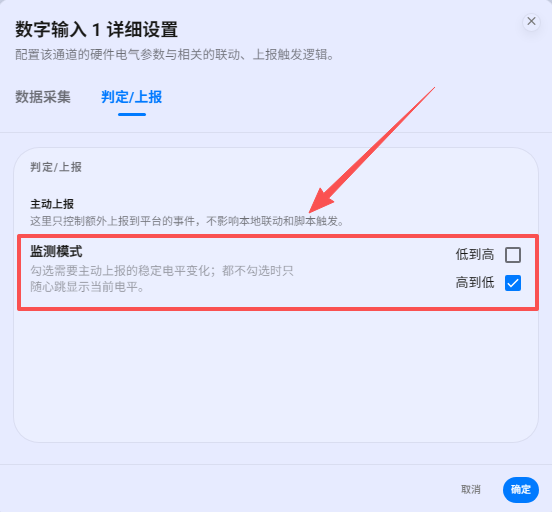

V6 原图：DI 主动上报方向。 点击放大

V6 原图：DI 主动上报方向。

设置	结果
通道启用、两个上报方向都不勾选	周期状态包仍可查看当前高低电平；没有联动或脚本事件命中时，不因独立监测而上报翻转事件
只勾选低到高	稳定低电平变成稳定高电平时报告
只勾选高到低	稳定高电平变成稳定低电平时报告
两个方向都勾选	两种稳定翻转均可报告，发送前仍可能合并
通道关闭	不再把该 DI 作为有效采集、主动上报、联动及脚本事件源

当前常规 DI 配置页没有防抖时长输入项。 V6 中“0～1000ms、默认 50ms 防抖”的说明不适用于当前此配置页；常规事件扫描约 50ms 一次，不能把扫描周期当成可设置的防抖参数或无线到达时限。输入抖动需先检查传感器、接线与现场信号质量，不要寻找不存在的设置项。

3. 示例：接近开关到位通知

1. 确认传感器为 NPN 或 PNP，并按对应原图选择内部/外部供电。
2. 在上位机观察目标靠近、离开时 DI1 的真实高低变化。
3. 假设确认“到位”为低到高，勾选 低到高；如希望同时知道离位，再勾选高到低。
4. 保存后结束配置，等待业务稳定，再使目标靠近和离开各一次。
5. 在平台分别核对事件方向与当前值。触发瞬间后若再次变化，包内当前状态可能已更新，不能只用一个值倒推全部动作。

V6 原图：选择低到高事件的接近开关配置示例。 点击放大

V6 原图：选择低到高事件的接近开关配置示例。

4. 首次状态不等于一次事件

上电初期会采样并建立基准，约 3 秒内抑制正式启动事件。门磁上电时已经打开，设备先记录高或低，不会仅因这个初始状态就报告一次翻转；独立翻转监测需要之后产生真实稳定变化。这里描述的是 DI 自身的翻转上报；本地联动与脚本事件另有初始条件判定，启动时已满足规则也可能动作或进入待采集队列，还可能记录对应源事件。此类初始命中不代表现场刚发生真实翻转，也不能把“没有初始翻转包”理解为不会控制输出。

快速往复变化可能未被扫描捕获，或在发送前合并。若要求精确累计水量、转数等，应使用具有累计寄存器的仪表，通过串口脚本读取累计值，不能用 DI 事件包数代替。

DI 的主动上报开关与联动、脚本事件设置分开配置。只勾选上报方向不会自动控制 DO，也不会自动执行脚本。
