本章先完成 连接 R12 → 配置网络 → 设置周期 → 验证一条 DI 事件。先接一只已确认接法的开关或接近传感器，不必一次启用所有通道。
操作视频
适用型号：RTU R12（类型 13，HEX）。不适用于其他 RTU 型号。
本片实际连接并读取 R12，从设备卡片连续进入配置；周期编辑后还原，未保存到设备。没有外接传感器、仪表或负载，未验证业务收包。
1. 安装并连接电脑
- 按接线说明选择传感器接法，断电连接天线、电源与 DI1，核对后通电。
- 用 Micro-USB 数据线连接 R12 与电脑；也可用匹配的 USB-RS485 适配器按本机方式连接。

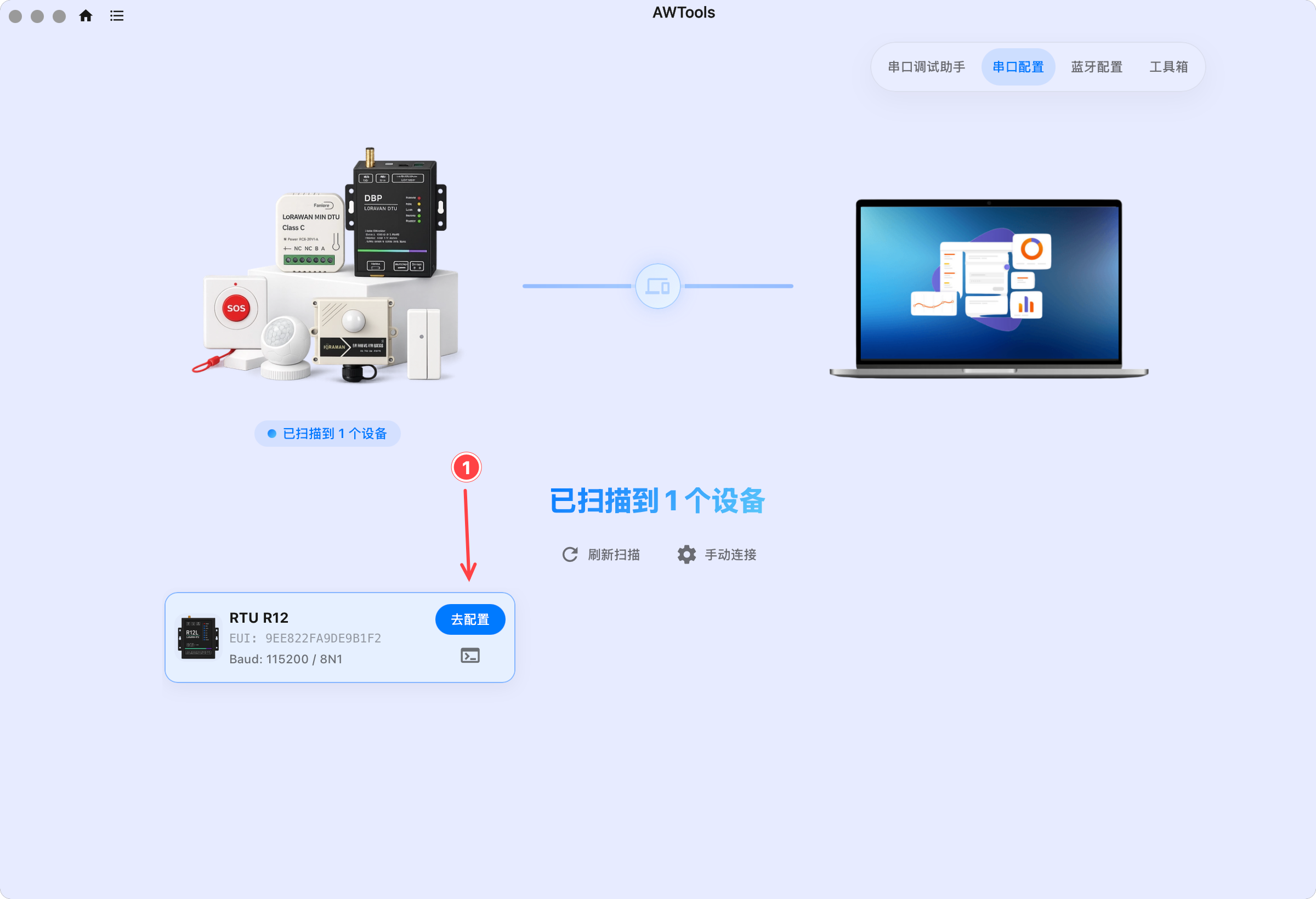

- 打开 AWTools，进入 串口配置，等候识别，必要时点击 刷新扫描。
- 核对设备卡片为 RTU R12、类型
13，设备身份与现场清单相符，再点击 去配置。 - 等待参数读取完成，记录设备版本。不要在读取中断时继续覆盖配置。软件随后可能自动刷新实时状态并做网络测试；这不代表传感器、负载或脚本采集已经测试通过。
若已知设备参数，按当前参数连接。需要按键进入配置时使用连续两次短按，临时格式为 9600 / 8N1；不要长按尝试连接，长按可能恢复出厂。业务串口出厂 RS485 为 9600 / 8N1，配置通道按实际扫描结果确认；不能仅凭 Micro-USB 接头推断波特率。
2. 配置 LoRaWAN
在概览中的 LoRaWAN 参数区填写项目提供的频段、信道和入网信息。OTAA 核对 EUI 与密钥；ABP 核对地址、会话密钥及帧计数管理。R12 出厂 Class C；频率、区域和服务器设置需与现场网络一致。
不要照抄截图设备的身份和密钥。正式状态上报使用确认上行，网络服务器需返回 ACK；平台能看到一次数据不代表设备已经收到 ACK。网络字段说明见公共 LoRaWAN 参数。
3. 设置周期与 DI1

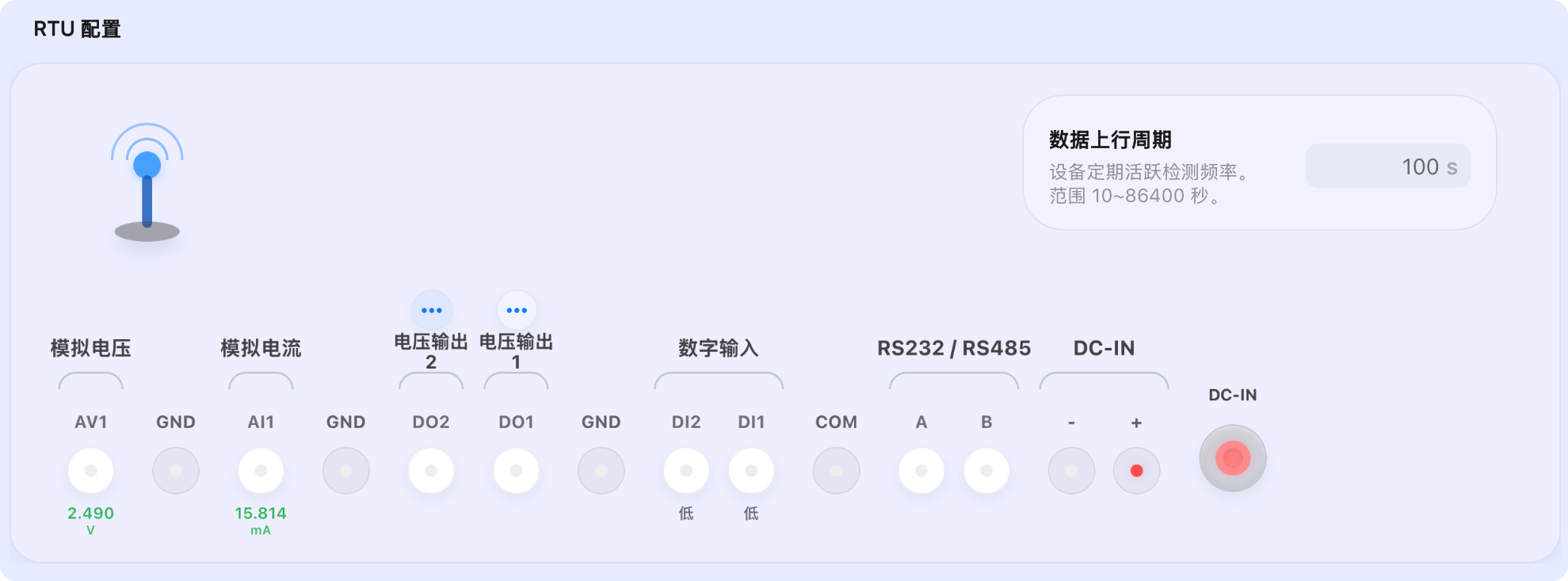

- 点击 应用参数，找到端子示意板。
- 将 数据上行周期设为示例值 60 秒，便于首次观察；正式运行再按业务和无线容量调整。
- 点击 DI1 / 数字输入1，在数据采集页启用通道；先观察开关操作前后的真实高低状态。

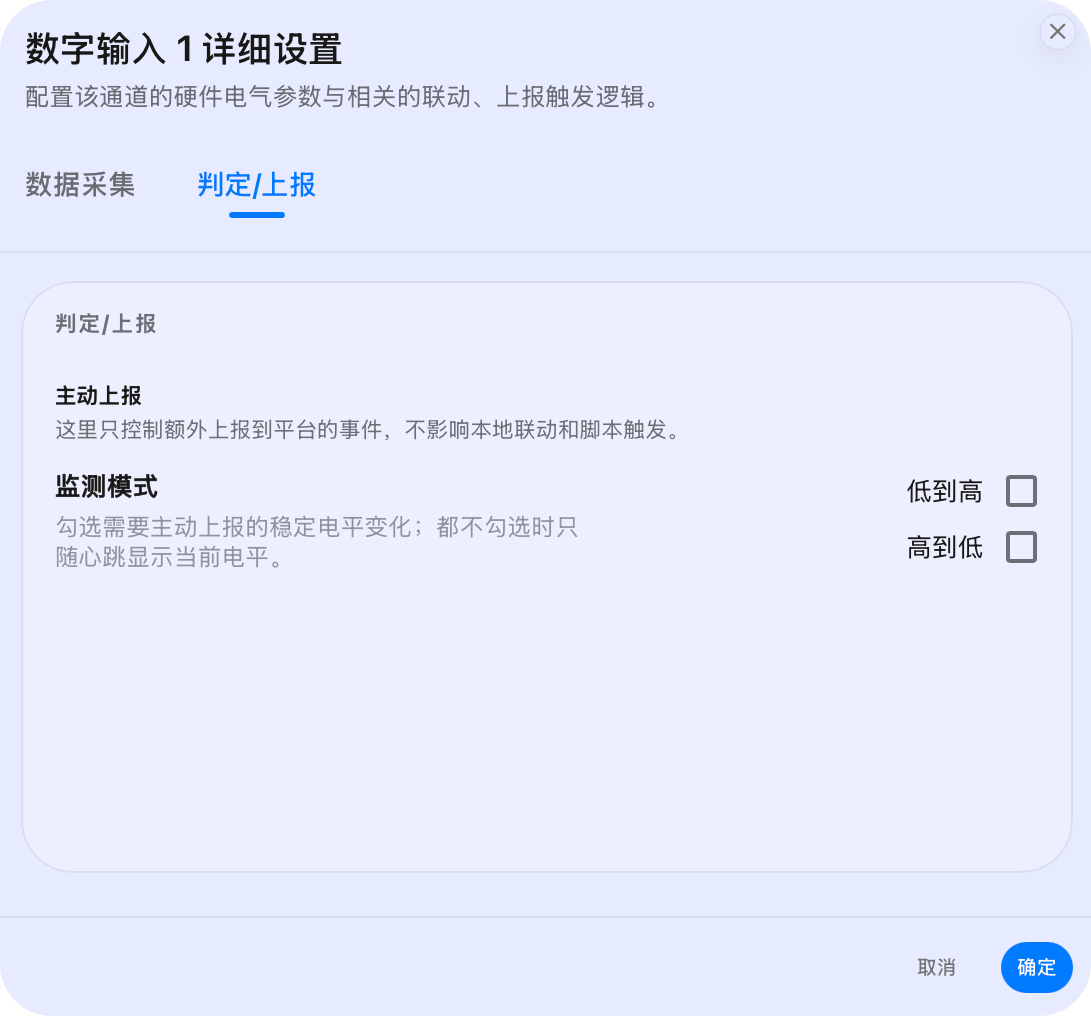

- 进入 判定/上报，在“主动上报”区域首次演示可同时勾选低到高和高到低，之后按实际需要保留方向。
- 点击弹窗 确定返回编辑页。弹窗确定只结束本次编辑，还需要页面底部“保存修改”。关闭或取消弹窗不会自动撤销已编辑字段；放弃编辑请回到页面使用 还原修改。
周期上报范围为 10～86400 秒，出厂默认 3600 秒。周期包用于查看当前状态；主动上报用于通知变化，两者可以同时使用。
4. 保存并恢复业务运行

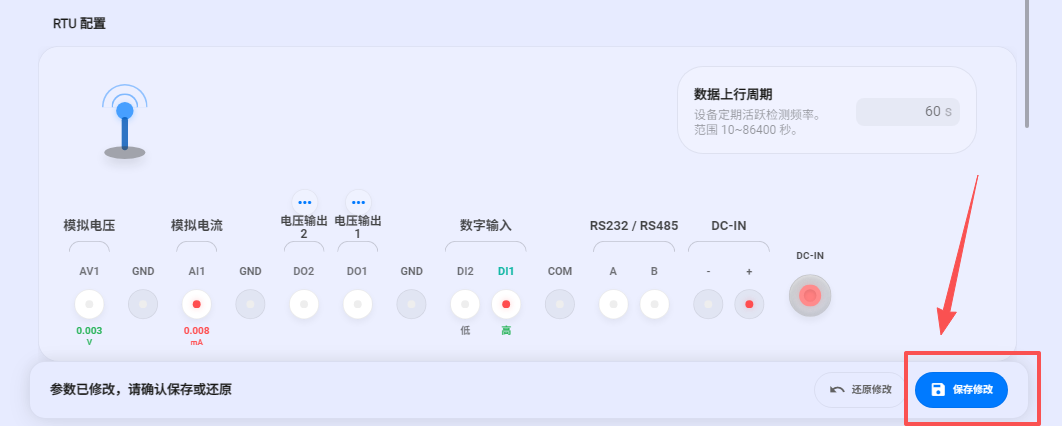

- 核对设备对象、网络和 DI 参数，点击页面底部 保存修改。
- 等待保存成功，按提示处理重启。改过网络参数时，应重新观察入网。
- 有需要时重新连接读取，核对保存值。
- 结束配置、恢复业务后再查看平台。AWTools 配置页的 断开设备会先尝试重启，执行前处理好未保存编辑。
不要只拔掉数据线就把配置会话当成已经正常结束。配置期间正式无线业务上报受限，但本地输入扫描、定时输出、脉冲恢复和联动仍可能执行；进入配置不是停机操作。配置模式中的实时显示、保存成功和平台业务收包是不同结果。
5. 核对第一条有效上报
- 在平台原始上行中保留 FPort 和 HEX 载荷，配置R12 解析示例。
- 周期状态包通常为 FPort 220，完整载荷 18 字节，开头
13 00。 - 让 DI1 稳定变化一次，例如按接线图操作开关，保持状态足够长，以便完成扫描和观察。上电后先等待约 3 秒建立基准；初始高电平本身不是一次翻转事件。
- 对应事件通常为 FPort 33、开头
13 01；若与周期到期合并，可能为 FPort 34、开头13 03。 - 核对 DI1 当前值与事件方向；把实际开门/到位含义映射到高低电平，不按“高就是报警”直接推定。
事件存在合并、发送排队和 ACK 等待，不保证一次动作对应一包，也不保证立即到达。未收到时按维护与排查逐段定位。
接下来做什么
- 接电流或电压传感器：配置 AI1/AV1。
- 控制现场负载：输出控制，再配置本地联动。
- 读取串口温湿度等仪表：串口脚本。
未接外设时可先完成连接与参数学习。未接入有效信号源的 AI/AV 也可能显示非零读数，不能据此确认传感器接入；DO 图标只表示逻辑状态，不是负载电压实测。顶部“心跳 / 上报映射”可来自本地串口实时读取，不能当作平台已收到无线业务包的证据。
本章保留 V6 原图，当前操作视频使用真实 R12 连接和读取；没有外设的部分只演示配置，不据此声称采集、控制或无线收包成功。
