模拟量 AI1 和 AV1

R12 只有 AI1、AV1 各一路。AI1 接电流信号，AV1 接电压信号。先按模拟量接线确认量程、信号地及传感器供电，再设置通道。

操作视频

适用型号：RTU R12（类型 13，HEX）。本片由模拟量与数字输入章节共用。不适用于其他 RTU 型号。

本片从真实连接开始，以 AV1 演示阈值和回差，再设置 DI1 方向；AI1 的入口相同，单位使用 μA。未接信号源和开关，配置未保存，未实测越限或翻转。

模拟输入阈值、回差与 DI 方向配置 · 下载视频

1. 打开设置

1. 连接并读取设备，进入 应用参数。
2. 点击端子板上的 AI1 / 电流1或 AV1 / 电压1。
3. 在数据采集设置中启用通道，在 判定/上报 页填写阈值及需要的上报条件。
4. 点击弹窗 确定后，回到页面点击 保存修改，按提示处理重启。

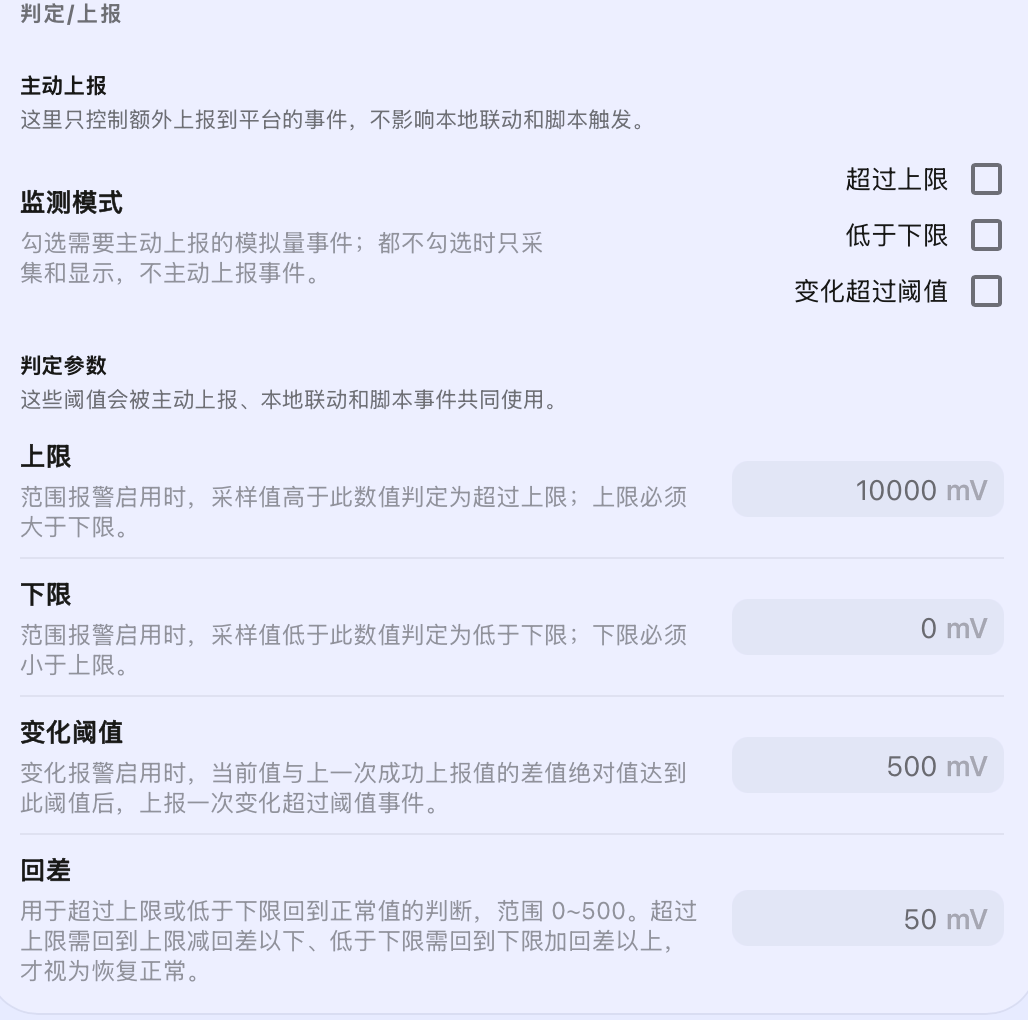

V6 原图：模拟量主动上报、上限、下限、变化阈值和回差。 点击放大

V6 原图：模拟量主动上报、上限、下限、变化阈值和回差。

2. 参数和单位

参数	AI1	AV1	填写说明
有效配置范围	4000～20000 μA	0～10000 mV	分别对应 4～20mA、0～10V；不是接口耐压
上限	4001～20000 μA	1～10000 mV	必须大于下限；值高于上限时判超上限
下限	4000～19999 μA	0～9999 mV	值低于下限时判低于下限
变化阈值	0～20000 μA	0～10000 mV	与变化基准比较，不是传感器满量程
回差	0～500 μA	0～500 mV	默认 50，用于减少阈值附近反复进出
主动上报条件	超过上限、低于下限、变化超过阈值	同左	只选择业务需要的条件

变化阈值为 0 时不产生独立的变化阈值报警，不表示任意微小变化都上报。

填原始单位，不填业务物理量。 12mA 应填 12000 μA；6V 应填 6000 mV，不能直接填 12 或 6。通道关闭后不能继续把该通道当作有效数据源，报文中占位值也不能据此作为真实测量。

3. 示例一：压力超过 1.2MPa 上报

假设传感器明确规定 4～20mA 线性对应 0～1.6MPa。

1. 将压力传感器接入 AI1，确认其供电和信号回路。
2. 报警点换算为 4000 + 1.2 ÷ 1.6 × 16000 = 16000 μA。
3. 启用 AI1，将上限设为 16000 μA，下限按业务填写且小于上限；勾选 超过上限。
4. 保存并恢复运行，用已知电流源分别验证正常值、上限附近和超限值。
5. 平台按 压力 = (AI1_μA - 4000) ÷ 16000 × 1.6 换算 MPa。

这个公式只适用于上述传感器量程；更换传感器后，阈值和平台公式都要更新。

4. 示例二：电压噪声模块超过 90dB 上报

假设传感器明确规定 0～10V 对应 30～130dB，90dB 对应 6000mV。AV1 上限填 6000mV，勾选超过上限；平台按 30 + AV1_mV ÷ 10000 × 100 换算 dB。

回差设 200mV时，超过 6000mV 进入高报警，下降至 5800mV 或以下才退出高报警。低报警方向相反，需回升至下限加回差附近才能退出；回差不改变报警阈值本身。

5. 主动上报与本地触发的区别

主动上报勾选项控制独立监测；本地联动或脚本事件命中时仍可能记录源事件，所以全部不勾选也不能保证完全没有事件包。

变化超过阈值用于模拟量主动上报。内置本地联动及脚本事件源使用超过上限、低于下限或范围报警，不把“变化超过阈值”当成同一个触发选项。

当前“判定/上报”页的主动上报区域显示三个勾选项；协议保留“恢复正常”事件位，不表示界面有第四个可勾选项。变化基准与发送确认有关，不能把事件包数量解释为越限次数或采样次数。详细事件节奏见网络与上报。
