本地联动
本地联动让 R12 根据本机输入条件直接控制 DO，不需要先把事件送到平台、再等待平台下行。每路输出最多 4 条内置规则。主动上报勾选项控制独立的输入监测通知，联动规则控制本地动作，两者分别配置；当前固件在联动命中时还会记录源事件，因此关闭主动上报勾选项不等于联动期间绝不产生事件包。
操作视频
适用型号：RTU R12（类型 13，HEX）。本片由电压输出与本地联动章节共用。不适用于其他 RTU 型号。
与输出章节共用本片：从连接、DO1 脉冲和定时入口，连续进入本地联动规则。未连接开关或负载，规则未保存，未实测触发与控制。
1. 先准备源通道和输出
启用实际使用的源通道，先确认 AI1/AV1 阈值、回差或 DI1/DI2 电平与稳定性；再启用目标 DO，确认上电状态及负载允许动作。R12 仅使用本机 AI1、AV1、DI1/DI2、DO1/DO2，不能选择其他型号多出的通道。
2. 配置一条规则
- 连接并读取设备，进入 应用参数。
- 点击目标输出，例如 电压输出1 / DO1，进入 本地联动控制。

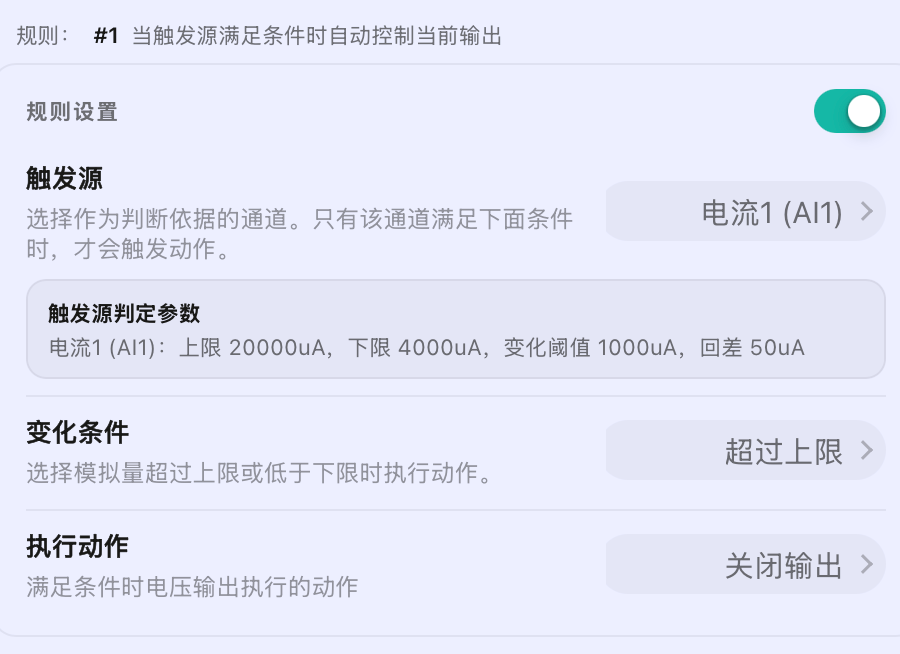

- 找到规则 1，打开规则开关。
- 选择触发源、变化条件与执行动作；检查界面列出的源判定参数是否符合现场。
- 点击 确定，再在页面 保存修改，按提示处理重启。
- 让源状态离开再重新进入匹配条件，观察 DO 真实动作，并核对平台记录。需要在没有联动命中时也报告相应变化，再配置源通道的主动上报。
| 触发源 | 条件 | 注意事项 |
|---|---|---|
| AI1、AV1 | 超过上限、低于下限、范围报警 | 范围报警指超过上限或低于下限；变化阈值用于主动上报，不是同一个内置规则条件 |
| DI1、DI2 | 低到高、高到低、双向 | 使用输入扫描确认的状态 |
当前常规“本地联动控制”的源下拉框只提供 AI1、AV1、DI1 和 DI2；DO1/DO2 的状态变化可用于脚本事件触发，不能据此推断此处也有 DO 源选项。
同一连续条件通常不会无限重复执行。需要源状态离开后重新进入，或出现新的匹配边沿，才能再次触发。启动时源状态已经满足条件，也可能立即触发一次规则，并非必须先人为制造一次翻转；例如高电平可匹配低到高条件、低电平可匹配高到低条件，模拟量可匹配当前越限范围。约 3 秒的启动上报抑制不阻止本地联动。不要靠持续超限要求终端不断重做动作，也不要把进入配置当作停止联动。
3. 示例：压力过高开启报警，恢复后关闭
假设 AI1 的 4～20mA 对应 0～1.6MPa，要求超过 1.2MPa 开启 DO1，并在低于 1.0MPa 后关闭。
- AI1 上限设 16000μA，下限设 14000μA，回差按现场噪声设置。
- DO1 规则 1：启用，源为 AI1，条件 超过上限，动作 开。
- DO1 规则 2：启用，源为 AI1，条件 低于下限，动作 关。
- 分别用高于 16000μA、低于 14000μA 的输入验证，再测试中间区间是否保持预期状态。
这里上下限共同构成两段控制条件；主动上报也会使用同一通道阈值，需要同时考虑业务报警含义。若要求在“恢复正常”时关闭，不要把“低于下限”直接当作“刚回到正常”；应按现场需要选择合适规则和阈值。
4. 示例：开门后输出一秒脉冲
假设已确认 DI1 的低到高表示开门：DO1 脉冲宽度设 1000ms，规则源选 DI1、低到高、动作脉冲开。保存后先让门处于关闭稳定状态，再打开验证。若现场电平相反，应修改条件，不能按示例方向硬套。
联动不等待无线 ACK，但这不意味着断网会停止所有排队或让上报即时完成。现场动作与平台记录要分别验收。
