接线说明
先确认本机为 R12，再按对应图接线。本页所有接线图均从 V6 文档直接提取，保持完整原图，未重新绘制、裁切或修改连线。 点击图片可以放大，再切换“原始尺寸”查看端子细节。
1. 接线前核对
断电后接线。准备匹配频段的 LoRa 天线、符合铭牌要求的电源、Micro-USB 数据线或 USB-RS485 适配器，以及传感器的接线和通信资料。V6 手册未完整列出额定电气参数，以下补充来自 R12L/P 产品规格书；仅在铭牌和硬件相符时使用，不能将软件可填写范围当成接口耐压或输出带载能力。
电气规格先查表
| 项目 | R12L/P 规格书 V1.0.1 标注 | 接线时怎样使用 |
|---|---|---|
| 主电源 | DC9～28V | 圆孔电源与端子电源内部直连，选择合适的一种供电接法，不随意并接两个电源 |
| AV1 | 工作信号 0～10V，最大 10.7V | 最大值不是正常测量范围，不接到 AI1 |
| AI1 | 工作信号 4～20mA，最大 22mA | 使用匹配的电流回路，不用电压源直接驱动 |
| DI | 最大 DC28V | 仍须按 NPN/PNP、供电方式和 COM 原图连接；最大值不是固定触发电平 |
| DO | 电压跟随输入供电，标注最大 1A | 规格书未明确该值为逐路还是合计，不据此承诺两路可各带 1A |
| 带载电源 | 带载超过 200mA 时使用 2A 适配器 | 增大适配器容量不提高 DO 的额定能力；两路总负载、启动电流仍须核实 |
规格书同时列出 AI/AV 精度 ±0.5%FS、分辨率分别为 0.001mA / 0.001V；显示末位不是精度保证。以上为产品资料值，本次没有做电气测量或带载测试。原文件入口见本机原厂资料。
先核对电源极性、AI/AV 允许输入、DI 传感器的 NPN/PNP 类型及内部/外部供电方式、DO 负载电压电流。大功率负载按规定通过中间继电器或接触器控制，感性负载采用符合现场设计的保护。

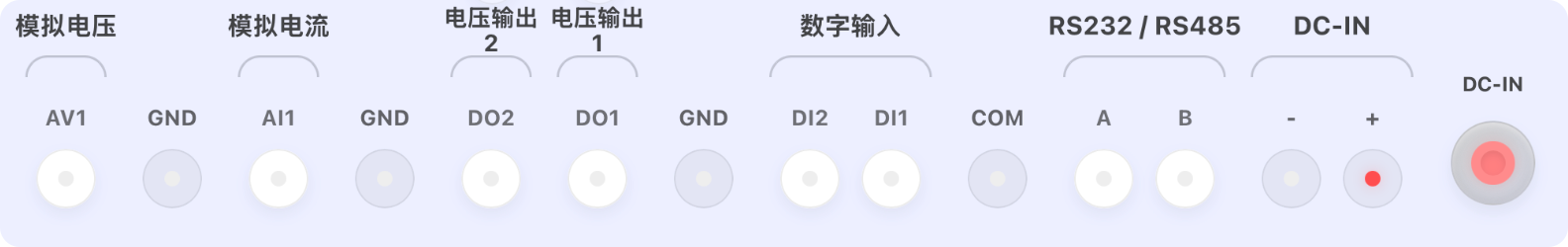

图中“RS232 / RS485”是原图界面分组标识，不代表 A/B 可以按 RS232 电气方式连接。外接 A/B 仪表使用 RS485 接法；其他配置接口按实物资料确认。
2. 天线和电源

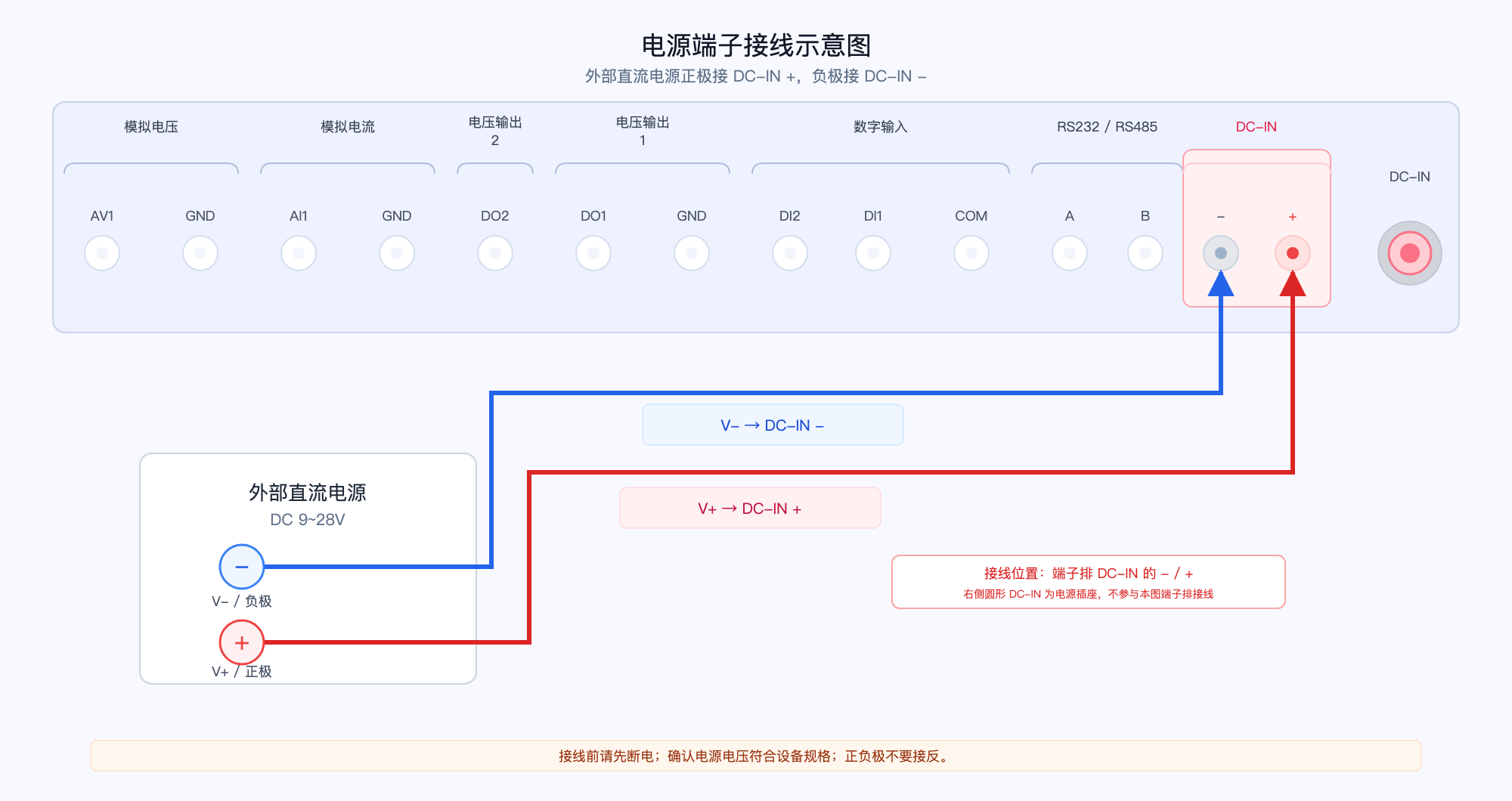

先安装匹配频段的天线，按原图核对 DC-IN 正负极后接入电源。检查无短路、无反接、端子牢固，再通电。柜内安装时为天线保留通信条件，不将“附近有网关”等同于已入网。
3. AI1 电流输入

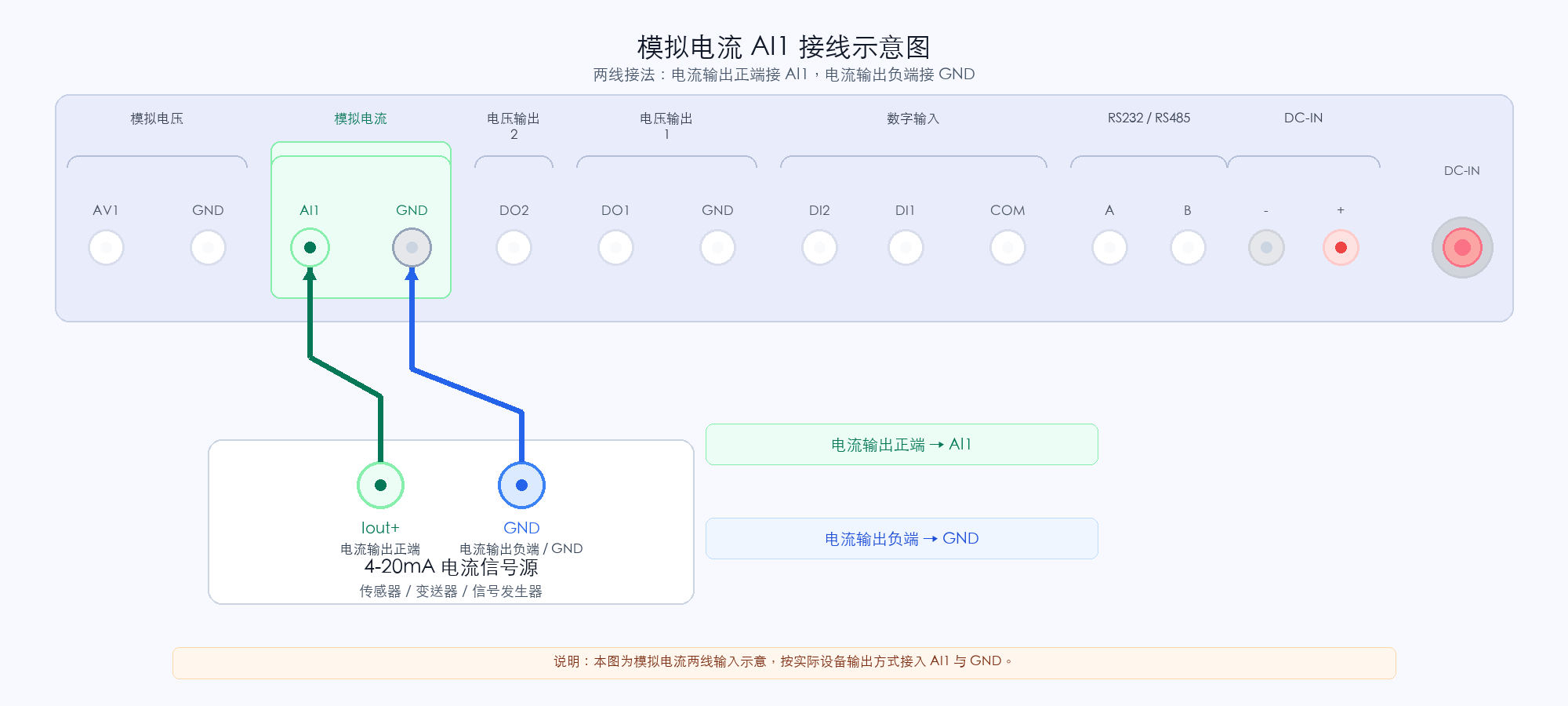

AI1 用于 4～20mA 电流信号。原图展示信号连接关系，传感器还需按自身两线制/三线制和供电要求接线；不要把电压信号直接接到电流输入。

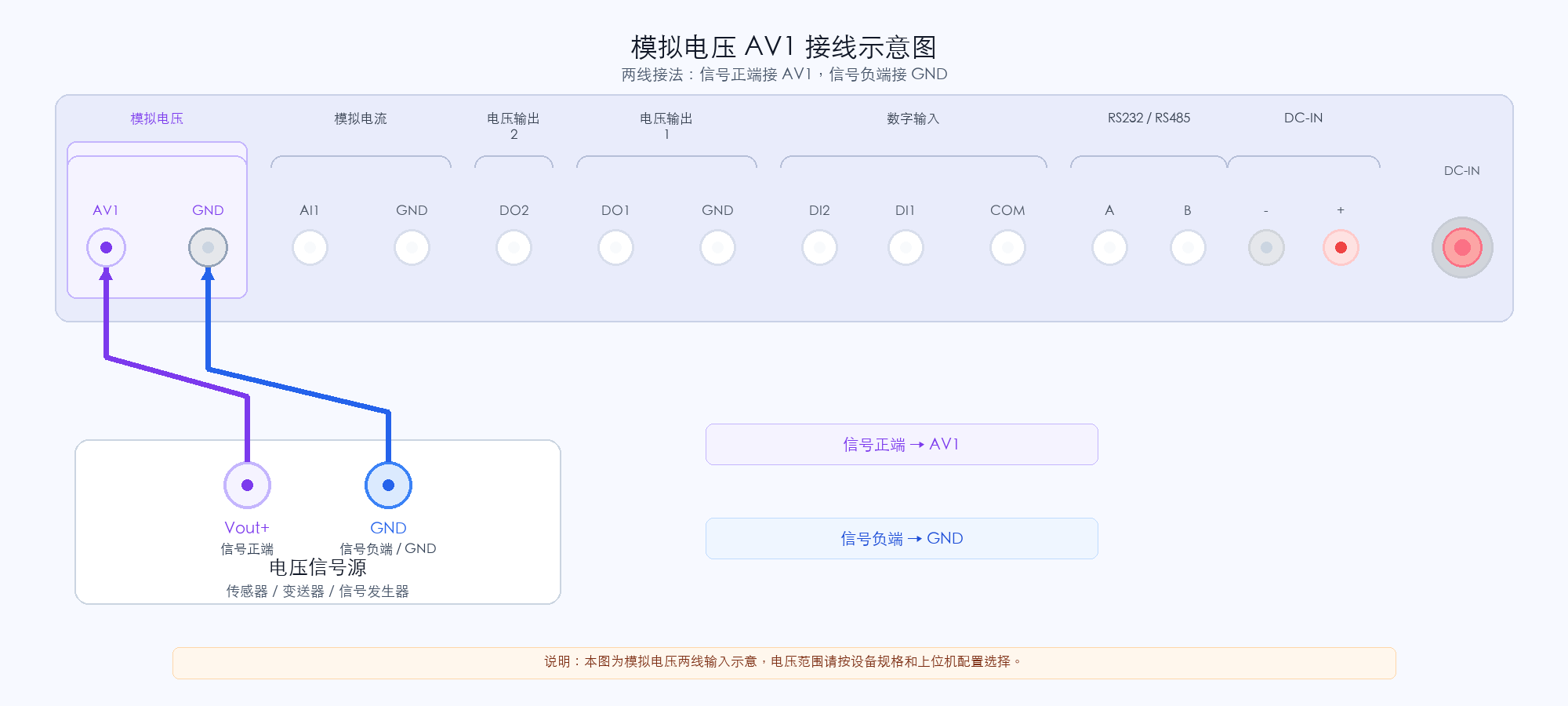

4. AV1 电压输入
AV1 用于 0～10V 电压信号。按原图连接信号与参考地，先核对传感器量程和共地要求，再接入。阈值与平台换算见模拟量说明。
5. DI 开关量输入
先识别传感器是无源触点、NPN 还是 PNP，再选择供电方式对应的原图。COM 与供电极性的连接随接法不同，不能将五种图混搭，也不能一概把 DI 短接到 GND。 以下图以 DI1 为例，使用 DI2 时按本机资料核对对应端子。

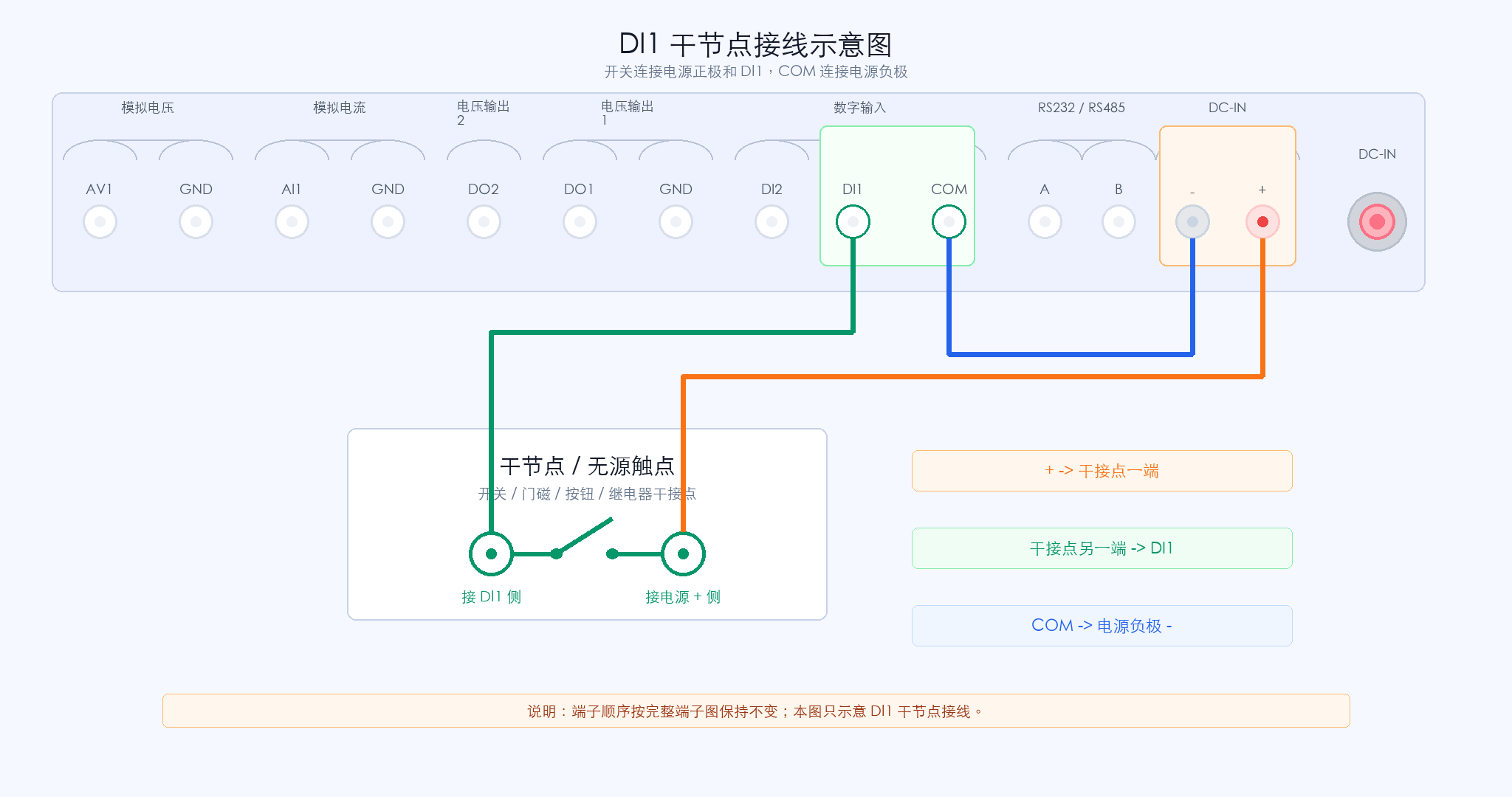

无源触点

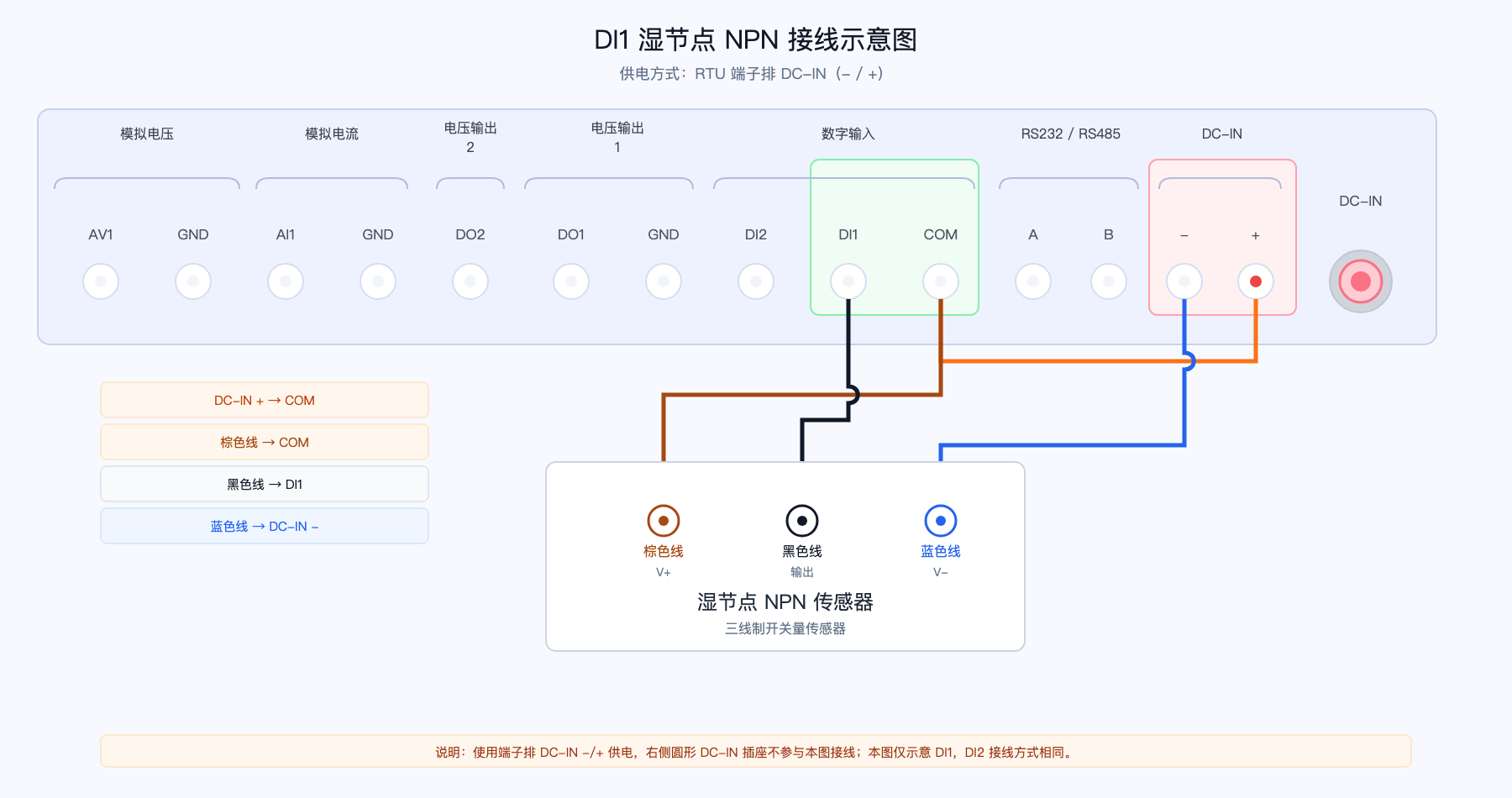

NPN 内部供电

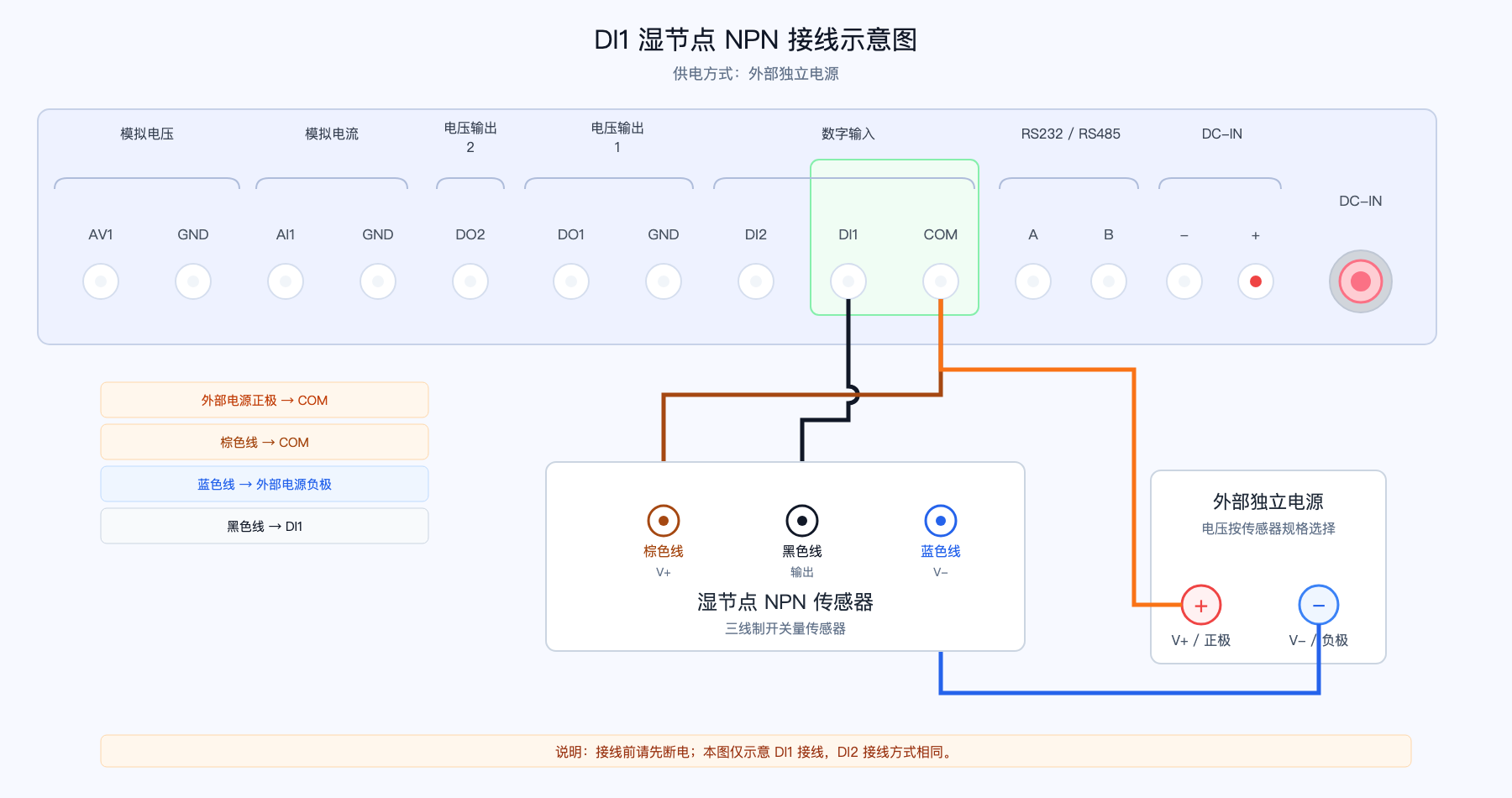

NPN 外部供电

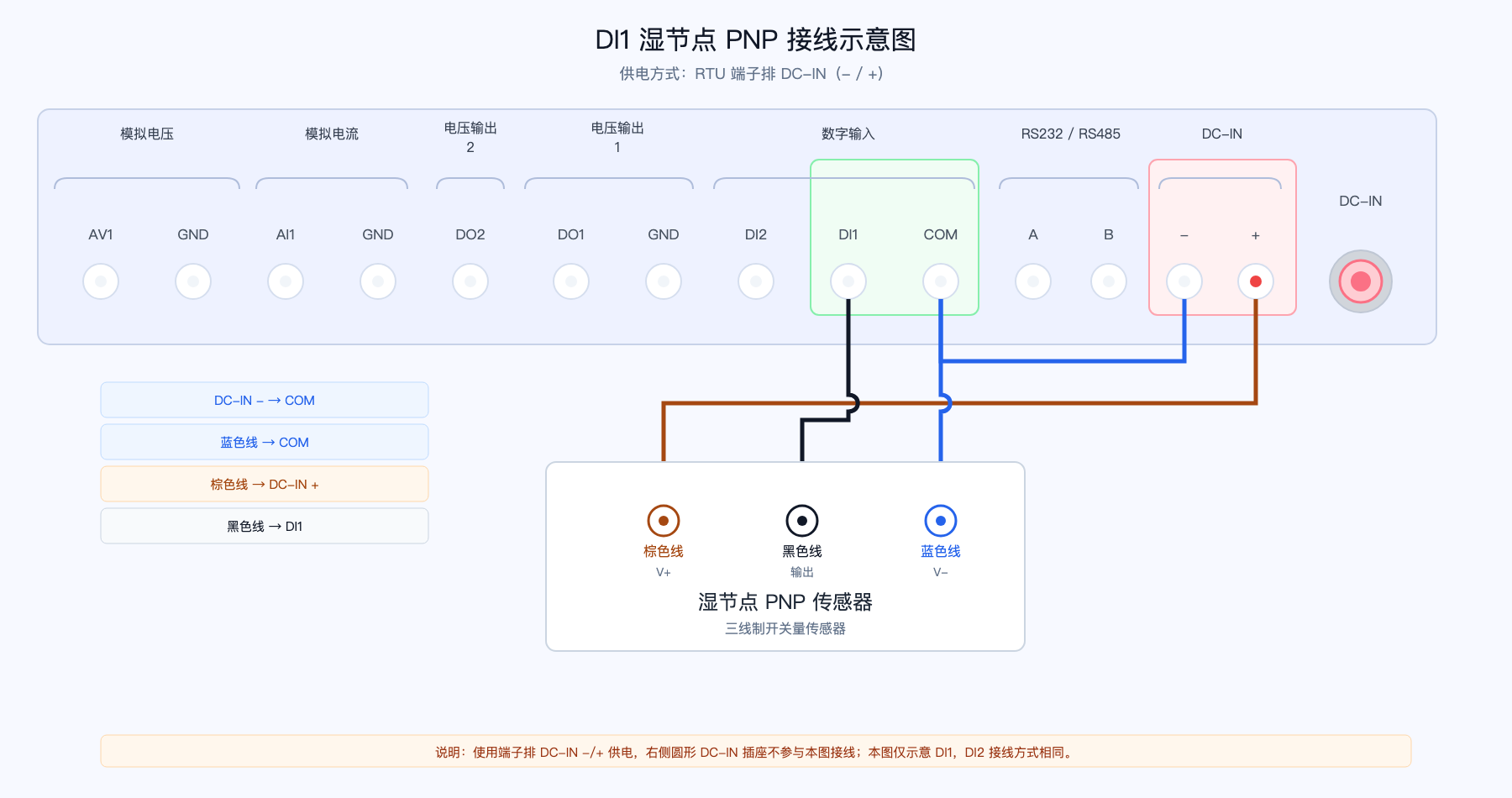

PNP 内部供电

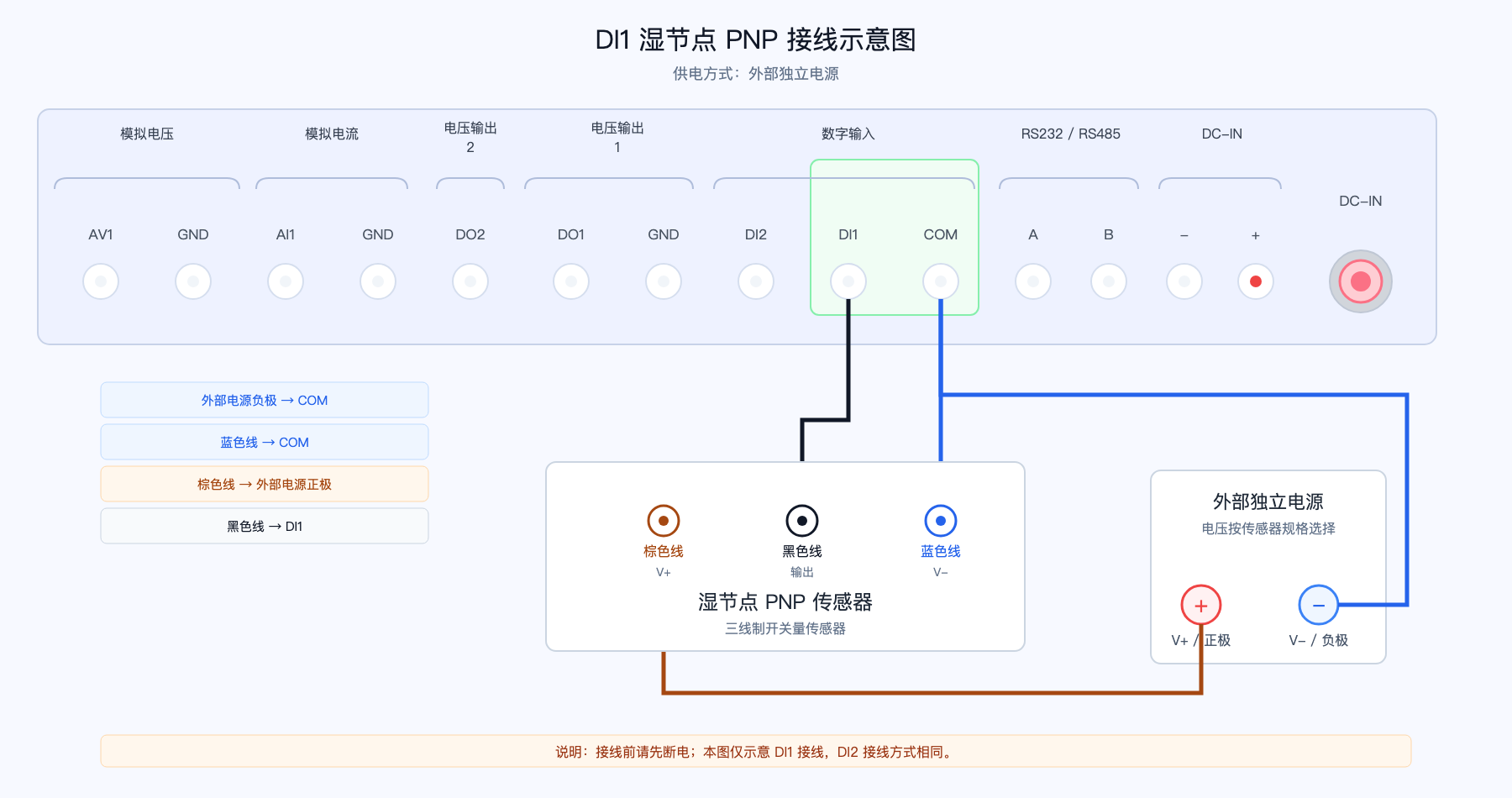

PNP 外部供电
接好后先在 AWTools 查看真实高低电平，再决定哪一个变化方向表示开门、到位或报警，不能只根据传感器名称推断。
6. DO 电压输出

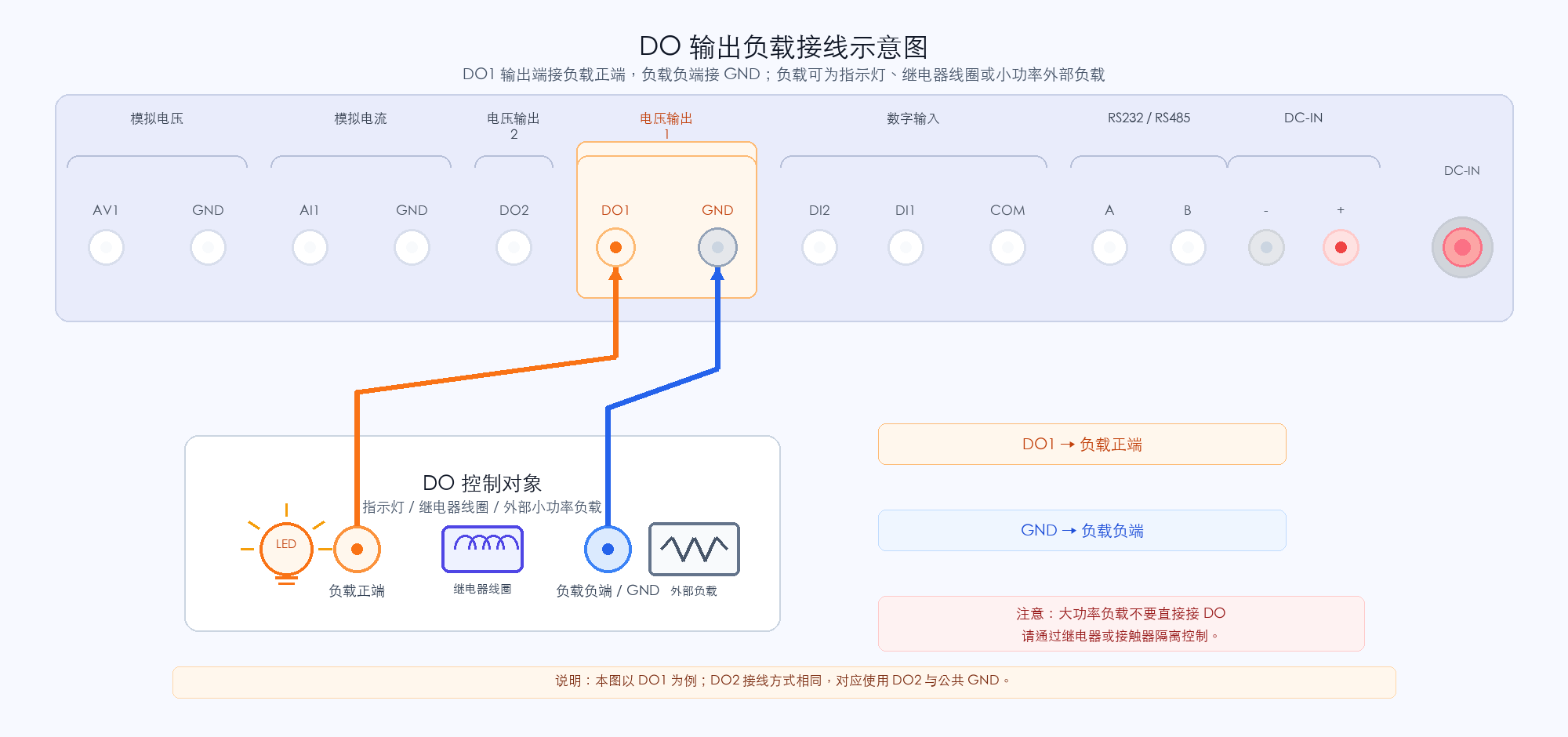

R12 的 DO1/DO2 为有源电压输出。按原图使用输出端和对应 GND 连接负载；不是两只无源继电器接点。输入供电是多少伏，开启时输出跟随该供电；“12V 输出”名称不表示固定稳压。 状态值只表示有无输出，不是测得的输出电压。负载规格和压降以硬件资料及测量为准。
7. RS485 仪表

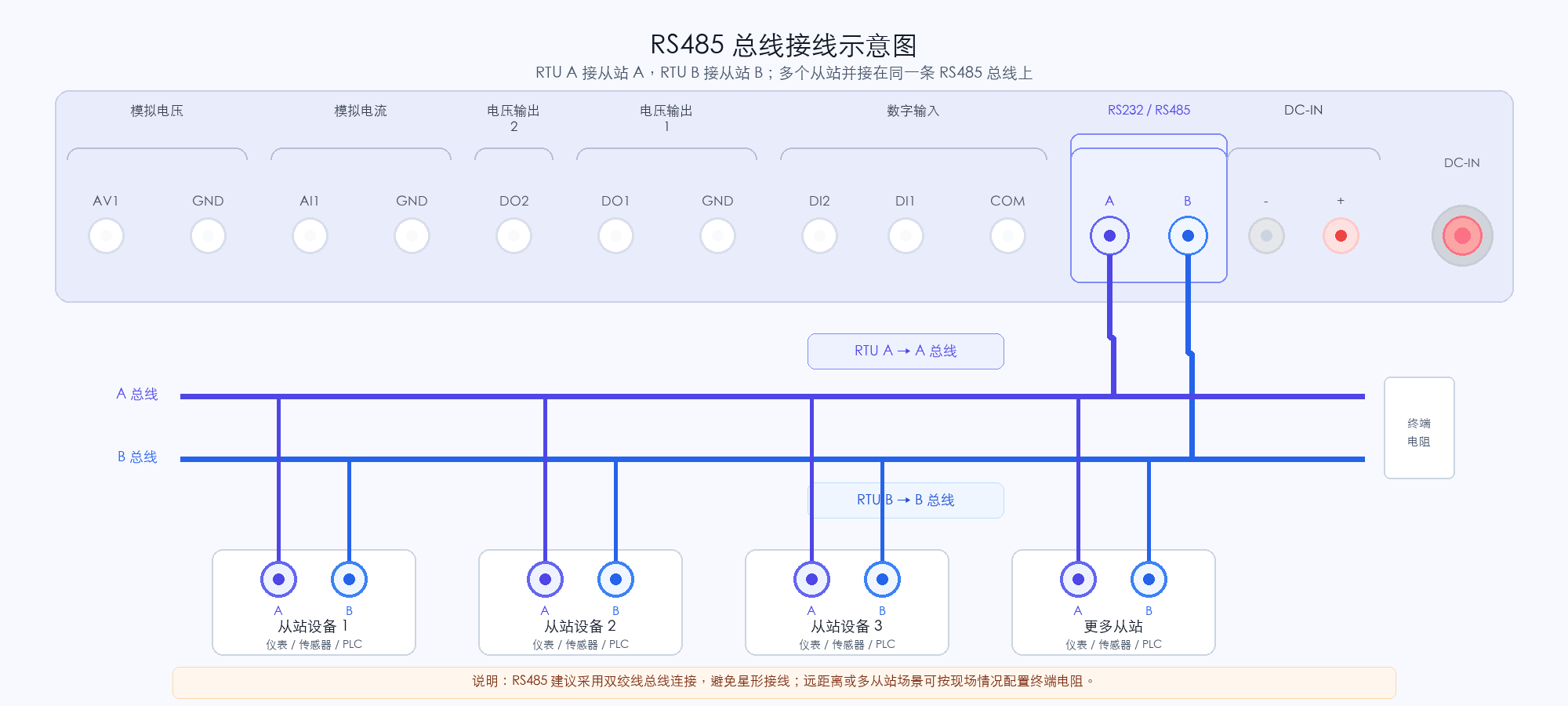

按仪表资料将 A/B 接入总线，多仪表使用不同从站地址，并采用兼容串口格式。总线按原图连接，终端电阻、屏蔽和接地按现场设计。发生通信异常时，先单台验证 A/B 定义、波特率、校验和请求报文。
电脑与 RTU、仪表共用 RS485 时，不要同时让其他主站查询仪表。首次脚本联调可使用本机提供的独立 Micro-USB 配置通道；接线和接口功能以交付设备为准。
