通用工具箱

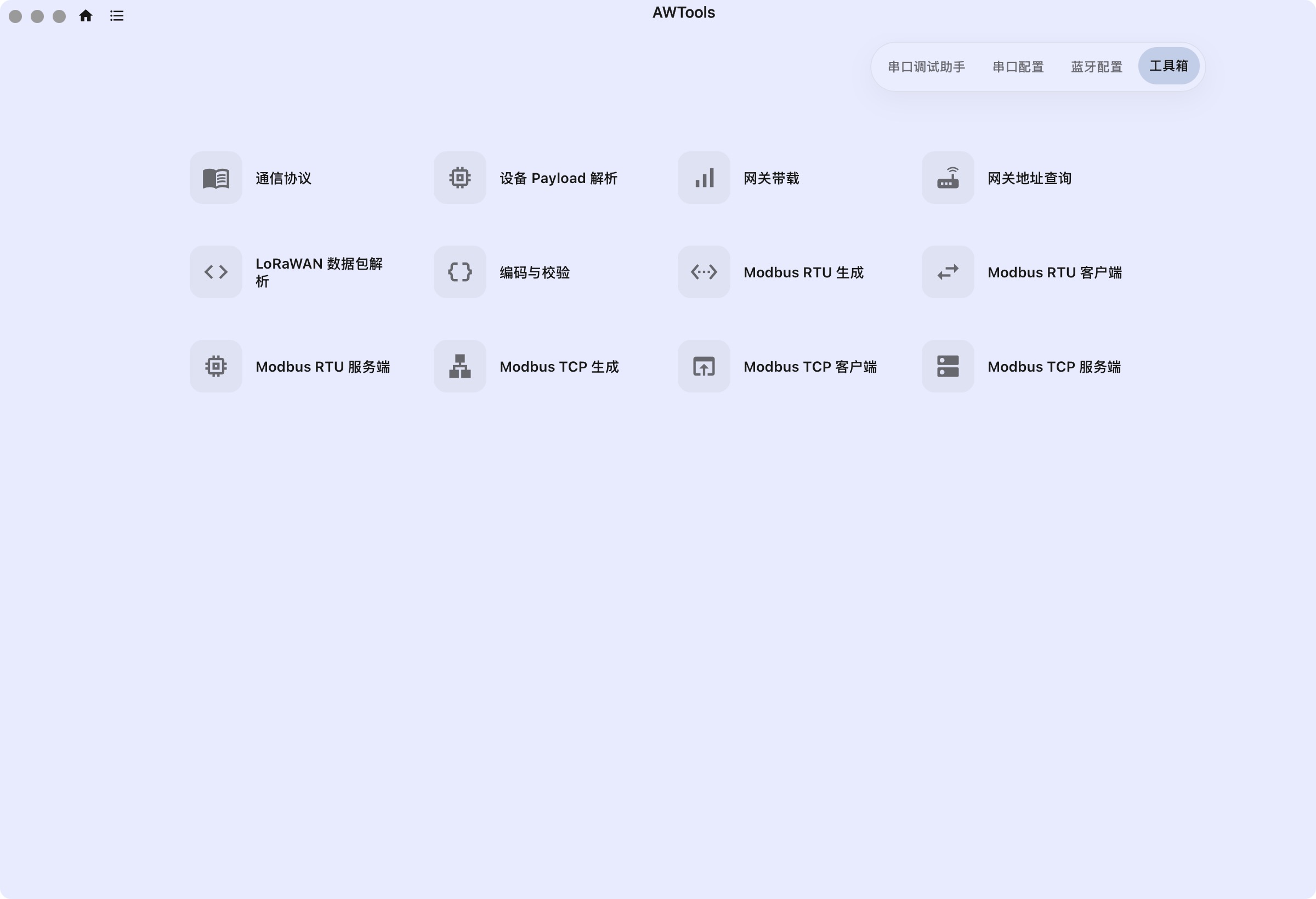

首页选择 工具箱，按任务打开工具。先判断需要“离线计算/查看”，还是要与真实设备通信，再选入口。
按任务选工具
| 想完成什么 | 选择哪个工具 | 真实通信 | 详细步骤 |
|---|---|---|---|
| 查配置命令和生成读写帧 | 通信协议 | 生成本身不发送 | 本页下方 |
| Base64、HEX、URL、CRC | 编码与校验 | 本地计算 | 编码与校验 |
| 生成 Modbus 请求 | Modbus RTU / TCP 生成 | 生成本身不发送 | Modbus 工具 |
| 查询或写入从站 | Modbus RTU / TCP 客户端 | 会通信/可写入 | Modbus 工具 |
| 模拟寄存器供联调 | Modbus RTU / TCP 服务端 | 启动后参与通信 | Modbus 工具 |
| 将终端业务字节解析为字段 | 设备 Payload 解析 | 本地解析 | Payload 解析 |
| 查看完整 LoRaWAN 无线帧 | LoRaWAN 数据包解析 | 本地解析 | 无线帧解析 |
| 估算容量和空中时间 | 网关带载 | 本地估算 | 本页下方 |
| 从网关串口查 IP | 网关地址查询 | 访问真实网关 | 本页下方 |

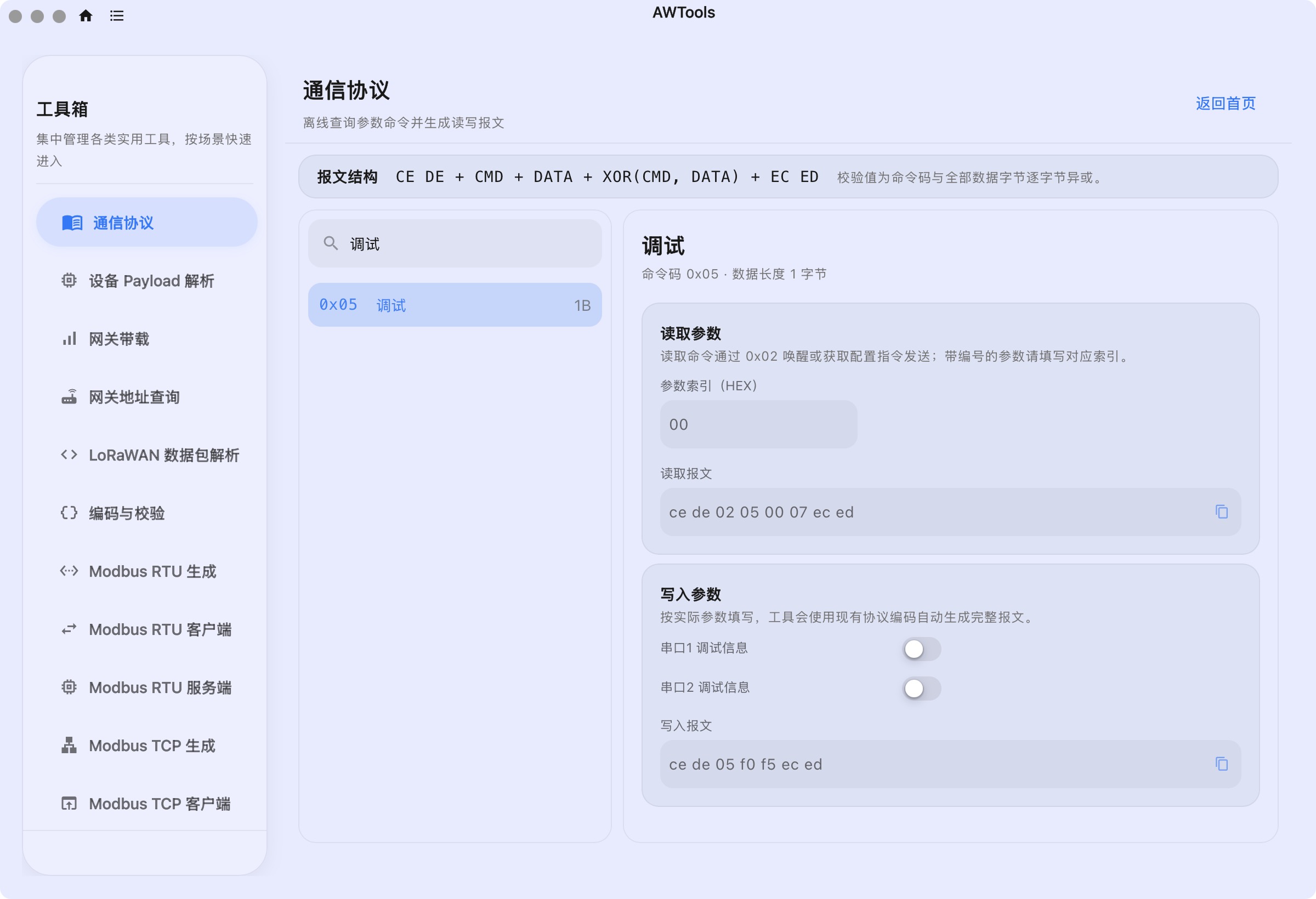

通信协议：查命令并生成报文
- 打开 通信协议，按名称或命令码搜索。
- 选择条目，阅读参数长度、字段说明及适用范围。
- 命令涉及编号/索引时，填写目标编号。
- 查看读取报文；需要写入报文时先填写明确的参数。
- 点击报文旁复制按钮取得结果。
- 如确需发送，核对型号和作用，再到对应通信入口使用。
这个工具生成的是上位机设备协议报文，与 Modbus 帧不同。不要混用功能码、校验和换行。更改查询工具中的示例参数，不会直接修改已连接设备。
没有找到某命令时，先确认名称/命令码和协议版本，不能假设另一型号相似名称具有相同含义。

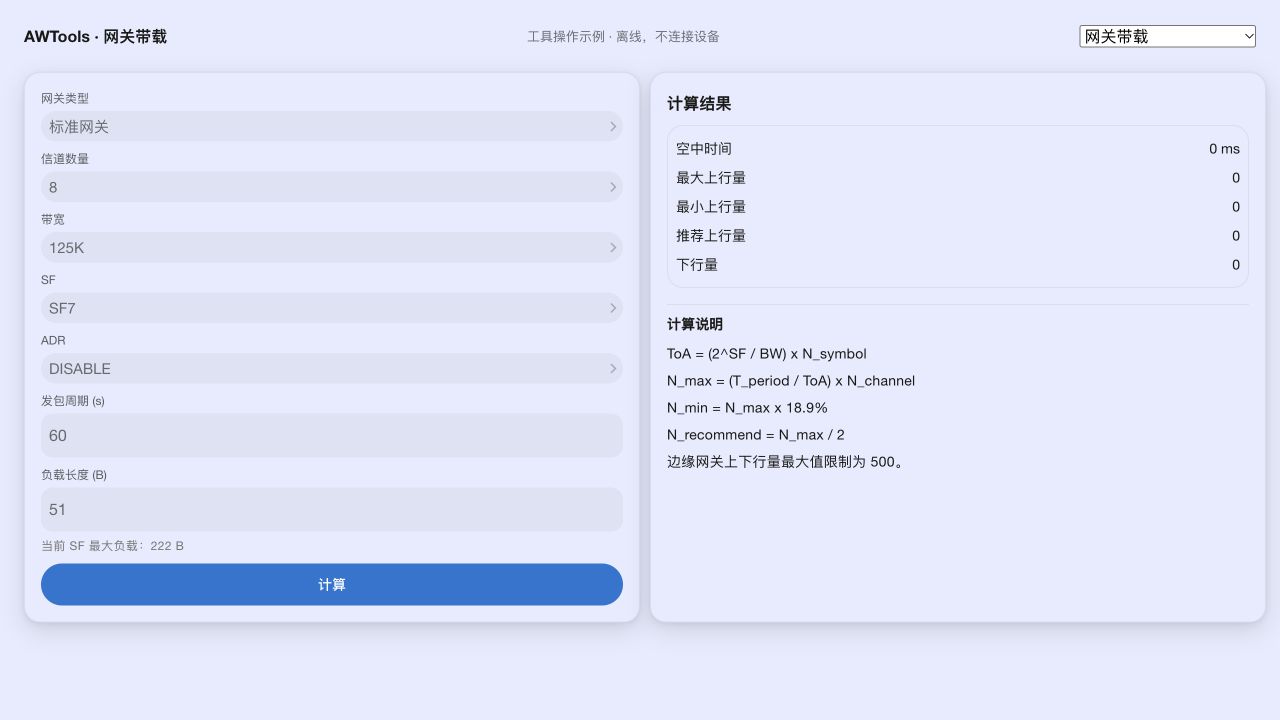

网关带载：估算容量，不发起压力测试
- 打开 网关带载。
- 选择网关类型（标准/边缘）、信道数量、带宽、SF 和 ADR。
- 填写发包周期（秒）和负载长度（字节），查看当前 SF 最大负载提示。
- 点击 计算，查看空中时间、最大/最小/推荐上行量及下行量。
- 调整一项参数比较影响，并保留计算条件。
ToA 是单次发送占用空中的时间。更长载荷、更慢数据率或更频繁上报会增加占用；容量结果还依赖工具采用的假设。它不能证明现场网关已带载到该数量，也不覆盖现场干扰、碰撞、重传、下行和覆盖情况。
报告估算时应同时写上区域、数据率、载荷长度、上报周期和终端数量，不能只交一个“可带多少台”的结论。

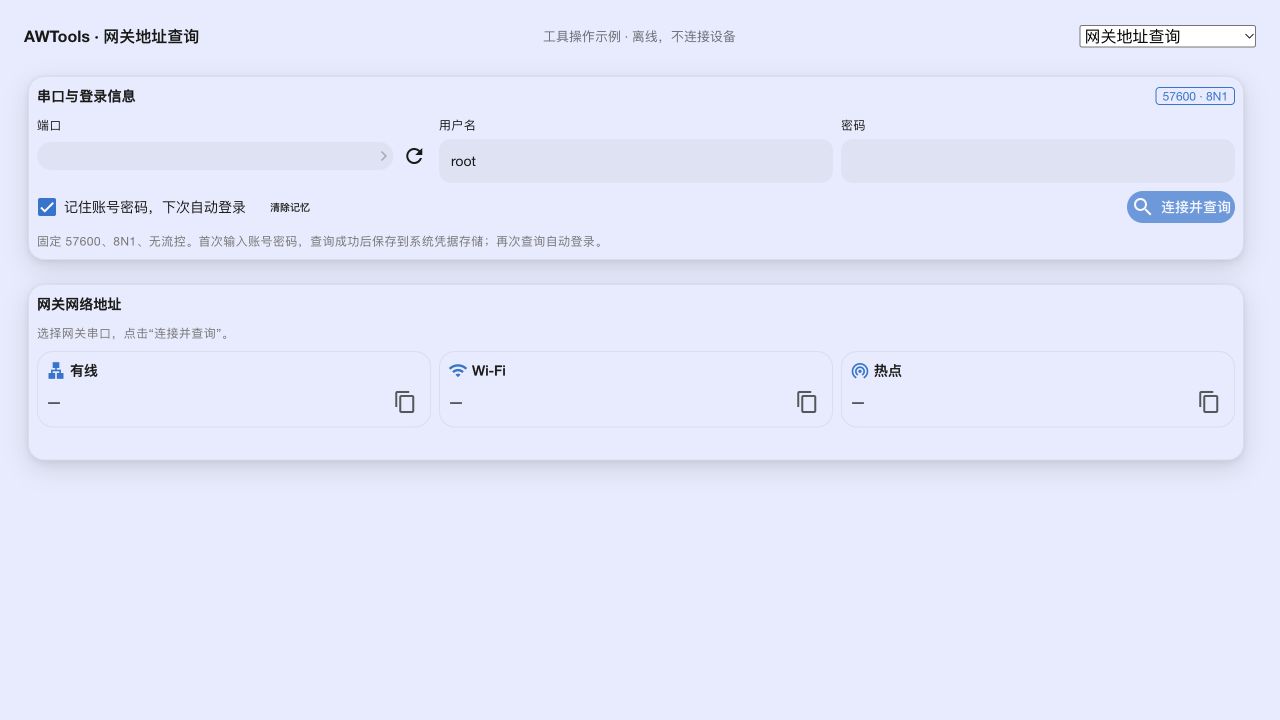

网关地址查询：串口登录后查询 IP
这是与真实网关通信的工具，需要该型号可用的控制台接口和获授权的登录凭据。当前工具固定使用 57600、8N1、无流控，没有供用户修改的波特率框。终端配置口与网关控制台不是同一功能。
- 打开 网关地址查询，点击刷新串口并选择网关控制台端口，确认对端支持固定通信参数。
- 按网关交付信息填写用户名和密码；界面预填值不保证适用于目标网关。
- 检查是否需要记住登录信息；在共用电脑上按交付要求处理。
- 点击 连接并查询，等待登录/查询结果。
- 查看有线、Wi-Fi、热点的 IPv4 地址，核对实际接口；有可用地址时可点复制 IP。
- 保存需要的地址；不需保留登录信息时点击 清除记忆。取消“记住账号密码”后，要等本次查询成功才执行对应的凭据清理；如需立即清除已有记忆，直接使用 清除记忆。
查询成功后还会显示当前版本支持的系统信息，如内存、存储、运行时间等。未返回的指标会显示不可用，不能据此当作数值为 0；网络接口没有地址与登录/查询失败也要分开判断。
查询不到 IP 时先区分“控制台无响应”“登录失败”和“登录成功但接口无地址”。这不是修改网关 IP 的入口，也不能用终端 LoRaWAN 地址代替网关管理 IP。现场接线和网络配置详见后续网关分册。
工具结果应该怎样使用
| 得到的结果 | 可以确认 | 仍需确认 |
|---|---|---|
| 成功生成/转换 | 当前输入可被工具处理 | 是否适用目标协议/设备 |
| 成功解析字段 | 数据结构符合所选解析路径 | 型号、会话、MIC 和业务含义 |
| 客户端收到响应 | 对应请求得到了返回 | 地址映射、单位和实际设备状态 |
| 容量计算结果 | 给定条件下的估算 | 现场真实性能 |
使用真实通信工具前关闭同端口的其他任务。写入、控制和服务监听的后果，与本地报文生成不同。
