编码与校验

从 首页 → 工具箱 → 编码与校验 进入。本工具做本地转换和校验，不需要连接终端。

CRC-16/Modbus：计算与字节顺序（教学样片） · 下载视频

本段视频演示 CRC 算法与 HEX 输入选择、执行计算，以及 Modbus RTU 的低字节在前顺序。Base64 转换可按下方图文操作。

先决定转换的对象

任务	选择	输入
文本转 Base64	Base64 / 编码	原文文本
Base64 还原文本	Base64 / 解码	Base64 字符串
字符与 HEX 表示转换	HEX 对应方向	文本或字节 HEX
URL 转义/还原	URL 对应方向	文本或转义结果
CRC / XOR	对应校验算法	明确选择 UTF-8 或 HEX

Base64、Base32 和 HEX/文本的编码/解码以 UTF-8 文本 为对象。它们不是任意二进制文件或无线帧的 Base64↔HEX 转换器：字节不是有效 UTF-8 时，解码可能报错；不要先解码成文本再编码成 HEX 来转换无线帧，应从平台导出原始字节 HEX。

编码不是加密。Base64 文本里仍可包含原始敏感内容，不能因为变成另一串字符就公开分享。

例一：Base64 编码和反向还原

1. 选择 Base64，方向为编码。
2. 输入 hello。
3. 点击 执行，输出应为 aGVsbG8=。 到这里编码已完成，可按需复制结果。反向检查（可选）： 点击 交换并反向转换，或选择解码并将结果粘贴到输入，再点击 执行，确认输出还原为 hello。

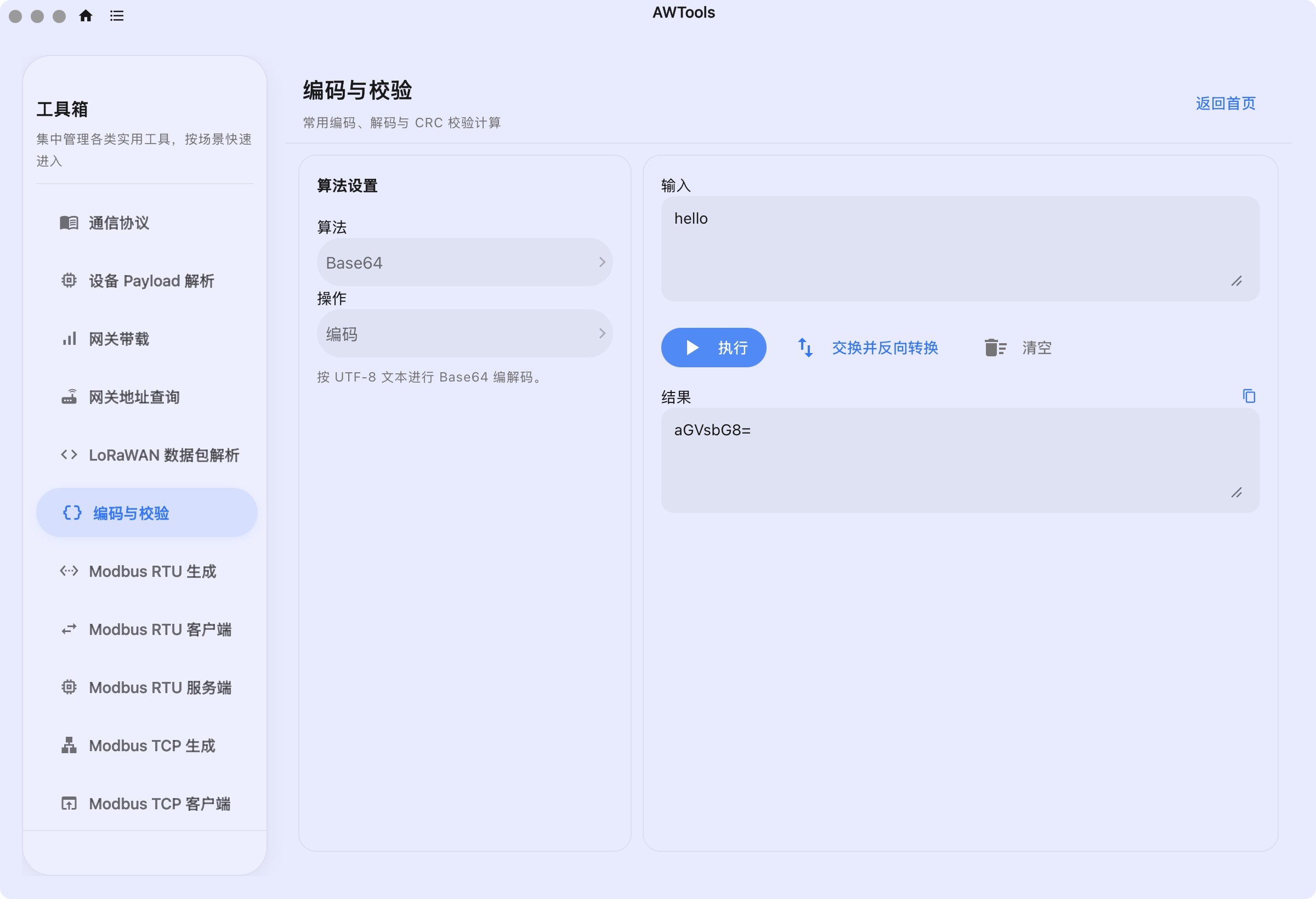

实际执行的 Base64 示例：hello → aGVsbG8=。此计算不发送设备数据。 点击放大

实际执行的 Base64 示例：hello → aGVsbG8=。此计算不发送设备数据。

复制时取结果框内容，避免夹带标签、日志前缀或额外空格。解码失败先核对是否复制完整，是否混入引号和时间戳。

例二：CRC-16/Modbus

计算读一个保持寄存器请求的 CRC：

1. 选择 CRC-16/Modbus。
2. 输入格式选 HEX。
3. 输入 01 03 00 00 00 01。
4. 执行，得到 0x0A84。
5. Modbus RTU 在线路上按低字节在前附加，因此结尾是 84 0A。

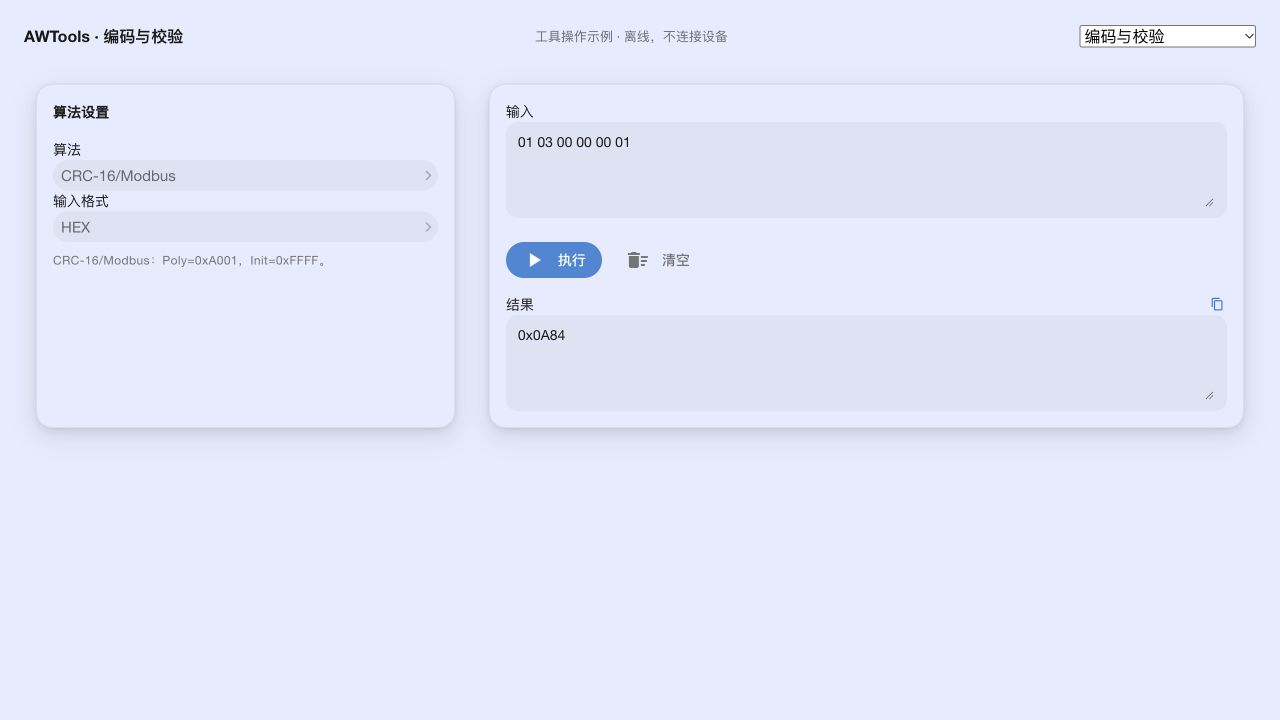

离线工具 CRC 示例：结果为 0x0A84，组帧时还要按协议处理字节顺序。 点击放大

离线工具 CRC 示例：结果为 0x0A84，组帧时还要按协议处理字节顺序。

完整示例请求：01 03 00 00 00 01 84 0A。不要把字符 0x0A84 原样作为文本字符发送，也不要重复追加两次 CRC。

HEX 与 UTF-8 为什么结果不同

输入框相同内容 01 03	参与计算的内容
HEX	两个字节 01、03
UTF-8	字符 0、1、空格、0、3

先明确协议要求处理原始字节还是文本。CRC 不一致时，先检查输入格式和字节范围，再检查算法，而非只交换输出字节碰运气。

怎样选择校验算法

工具提供 CRC-8、CRC-16/Modbus、CRC-16/CCITT-FALSE、CRC-32/ISO-HDLC、XOR 等选项。名称相近的 CRC 参数可能不同，必须与协议指定算法一致。

确认参与校验的起止字节：帧头、长度、数据、原有校验是否计入，由目标协议决定。通常重新计算时不要把旧 CRC 一起算入，但最终以协议定义为准。

校验是单向计算，不存在把 CRC “解码回原报文”的操作。需要完整 Modbus 帧时，用Modbus 生成工具更便于核对结构。

常见问题

现象	检查
HEX 无法解析	字符是否仅含有效 HEX，字节是否完整，是否夹带日志
Base64 解码失败	方向是否选对，内容是否完整且未被截断
校验与协议示例不同	算法、输入格式、参与范围、输出字节顺序
反向转换不出现	校验算法不支持可逆转换；查看当前选择
输出正确但设备不响应	生成/计算不证明目标通信正确，继续核对地址和发送格式
