Modbus 生成与联调

工具箱将 Modbus 分为 生成、客户端、服务端。生成只产生字节；客户端会发送真实请求；服务端启动后供其他客户端访问。不要将三者混为一个流程。

Modbus 生成与联调 · 下载视频

本片实际生成 RTU、TCP 示例报文；客户端和服务端仅展示设置，未发送请求或开启服务。需要联调时，再按下方对应步骤操作。

先核对工具和数字格式

工具	输入格式	用途
RTU / TCP 生成	报文字段使用 HEX	生成并复制完整请求
RTU / TCP 客户端	地址、数量、值等数值框使用十进制	向对端发送请求
RTU / TCP 服务端	按数值框填地址和值	模拟寄存器

0010 在 HEX 中是十进制 16，而客户端地址框填 10 是十进制 10。寄存器编号 40001 常用于表示某类寄存器，是否对应协议地址 0 必须查对端手册，不直接照填。

RTU 生成：读一个保持寄存器

1. 打开 Modbus RTU 生成。
2. 从站地址填 01，功能码选 03。
3. 寄存器地址（Hex） 填 0000，长度 / 数据（Hex） 填 0001（功能码 03 下表示读取数量）。
4. 核对预览，点击 生成报文 加入历史。
5. 复制结果并核对最后两字节 CRC。

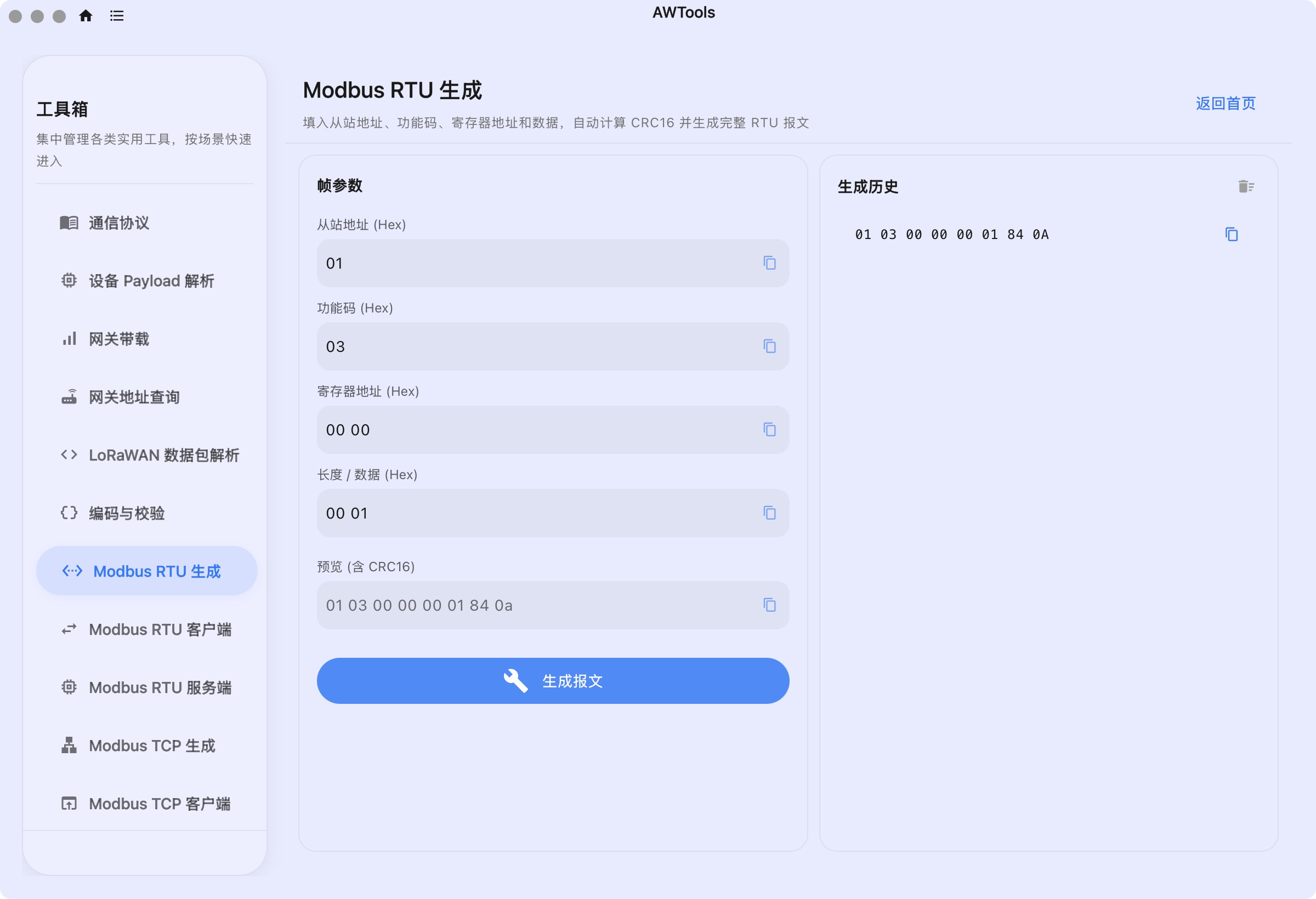

实际生成示例：01 03 00 00 00 01 84 0A。这里没有向现场设备发送。 点击放大

实际生成示例：01 03 00 00 00 01 84 0A。这里没有向现场设备发送。

片段	含义
01	从站地址 1
03	读保持寄存器
00 00	协议首地址 0
00 01	数量 1
84 0A	Modbus CRC，低字节在前

示例不代表现场设备的有效寄存器。使用前查清地址、数量、读写权限和电气接口。

TCP 生成：同一读取请求

1. 打开 Modbus TCP 生成。
2. 事务标识 0001，单元标识 01。
3. 功能码 03，寄存器地址 0000，长度 / 数据（Hex） 填 0001（读取数量）。
4. 生成并查看历史结果：00 01 00 00 00 06 01 03 00 00 00 01。

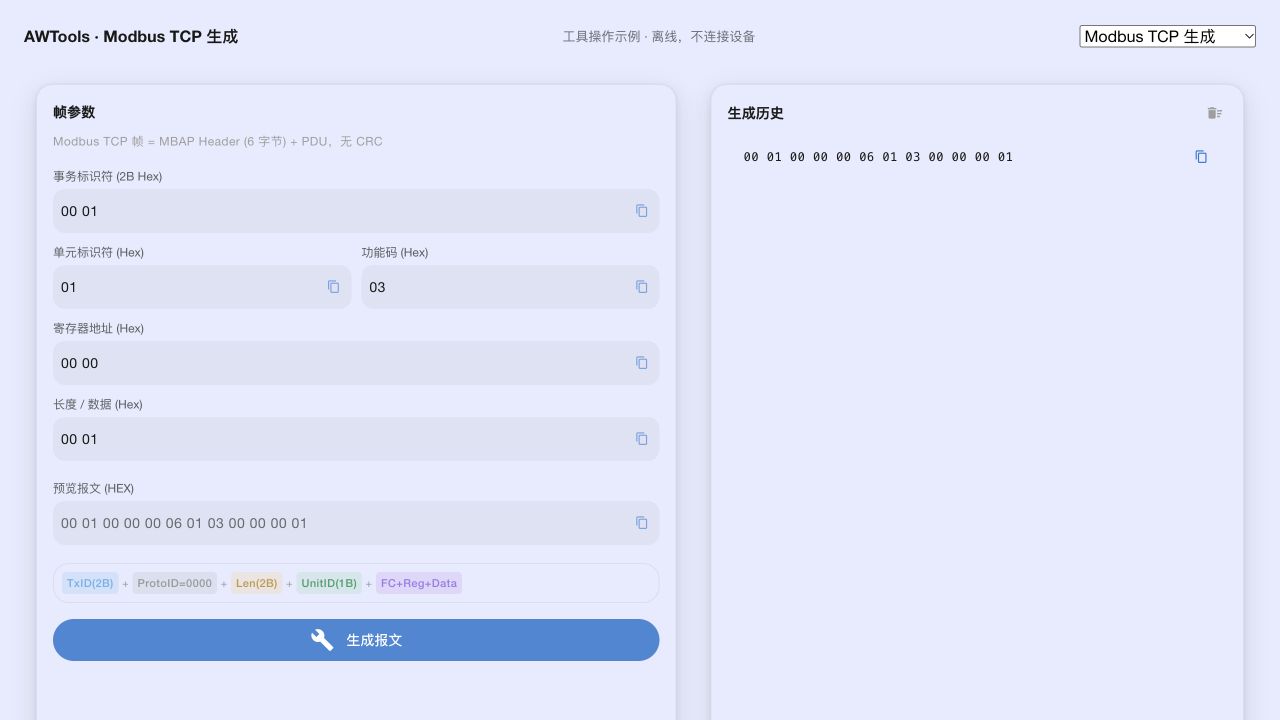

离线工具 TCP 组帧示例；MBAP 头与 RTU 的 CRC 结构不同。 点击放大

离线工具 TCP 组帧示例；MBAP 头与 RTU 的 CRC 结构不同。

片段	含义
00 01	事务标识
00 00	协议标识
00 06	后续单元标识与 PDU 的字节数
01	单元标识
03 00 00 00 01	功能码、首地址和数量

Modbus TCP 不额外追加 RTU CRC。不要直接把 RTU 完整帧复制为 TCP 请求。

客户端：直接发送请求

客户端使用 发送 发起请求，没有独立的“先连接”按钮。

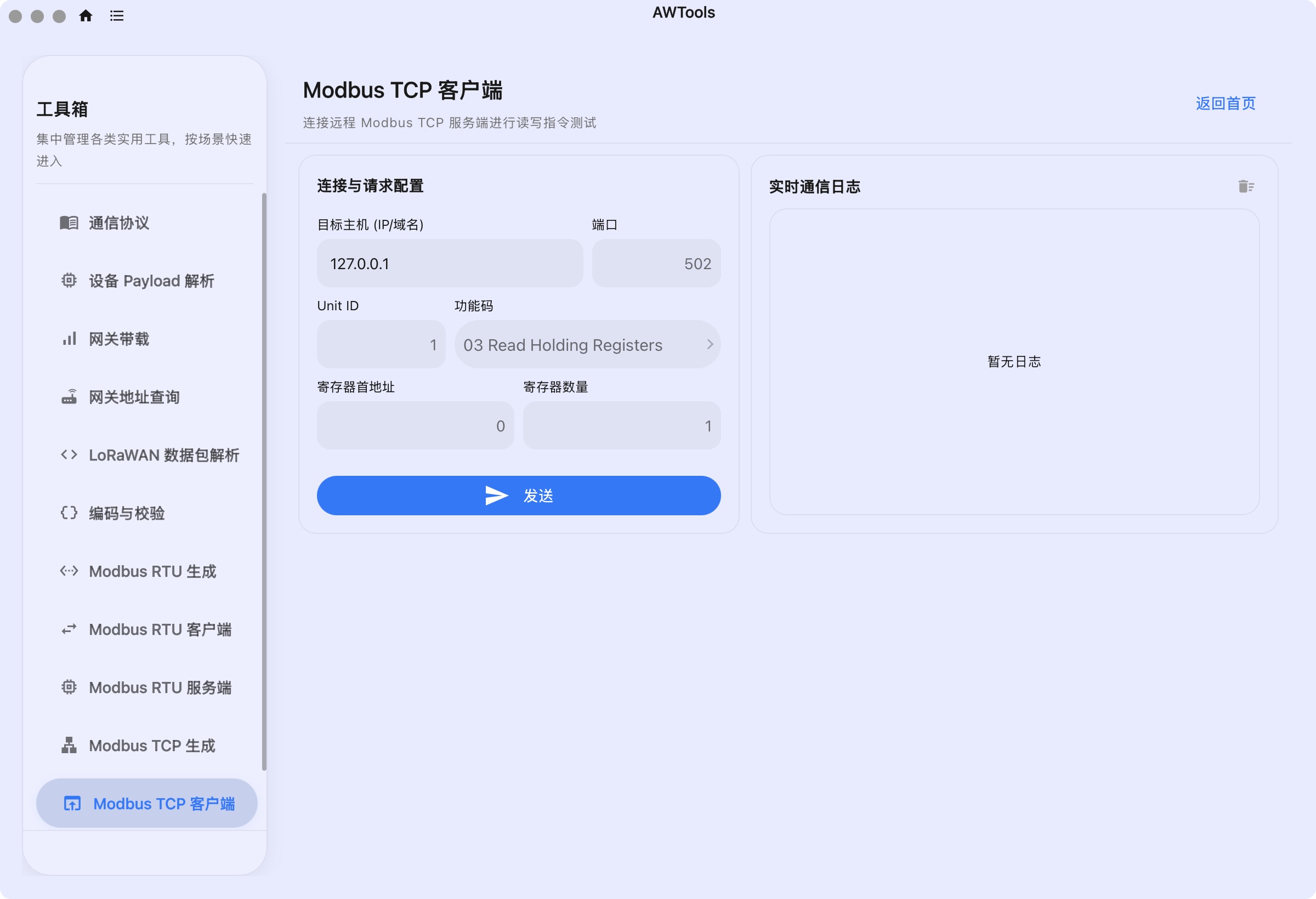

TCP 客户端参数与通信日志。图为初始界面，不代表已经连接现场服务。 点击放大

TCP 客户端参数与通信日志。图为初始界面，不代表已经连接现场服务。

1. 打开所需 RTU 或 TCP 客户端。
2. RTU 选择串口、波特率；TCP 填实际主机和端口。
3. 填 Unit ID，先选已知可读的功能码，如 03 Read Holding Registers。
4. 按协议填十进制首地址和数量，建议先读少量已知寄存器。
5. 点击 发送，观察 TX、RX 或 ERR。
6. 收到结果后按对端协议解释，不把原始寄存器值直接认作温度等工程量。

TCP 中 127.0.0.1 是当前电脑，不能代表另一台设备；端口按对端实际监听值填写。RTU 页面只提供当前支持的通信选项，对端需要的格式无法设置时先确认工具适用性。

功能码与数量

以下功能码为界面使用的十进制编号：

功能码	操作	当前工具的请求数量范围
1 / 2	读线圈 / 离散输入	1～2000 位
3 / 4	读保持 / 输入寄存器	1～125 个
5 / 6	写单个线圈 / 寄存器	单个
15	写多个线圈，线上 HEX 为 0F	1～1968 位
16	写多个寄存器，线上 HEX 为 10	1～123 个

RTU 客户端 Unit ID 为 1～247，TCP 客户端为 0～255；TCP 端口为 1～65535，这些是当前界面允许范围，不保证对端接受全部值。

地址范围为 0～65535，且“首地址 + 数量”不能超过 65536；数量还受目标实际映射和设备限制。不能因为工具允许某范围，就假设对端都存在该地址。

写入值按界面要求用逗号分隔十进制值，数量必须对应。位值用 0/1，寄存器值按 0～65535；有符号数、浮点数和多寄存器字序需先按设备协议换算。写入前确认控制后果；需要进一步确认结果时，可读回或检查实际状态。

日志怎么判断

标记	含义	进一步确认
TX	发起的请求记录	目标和参数正确吗
RX	请求得到响应/数据	功能码、地址映射、数量和业务单位
ERR	请求失败或异常	完整错误、超时、连接、非法地址等

超时先查目标、端口/串口、Unit ID 和线缆；异常响应先按功能码、权限和地址范围排查。一次失败不立即改成写功能试探。

服务端：模拟寄存器

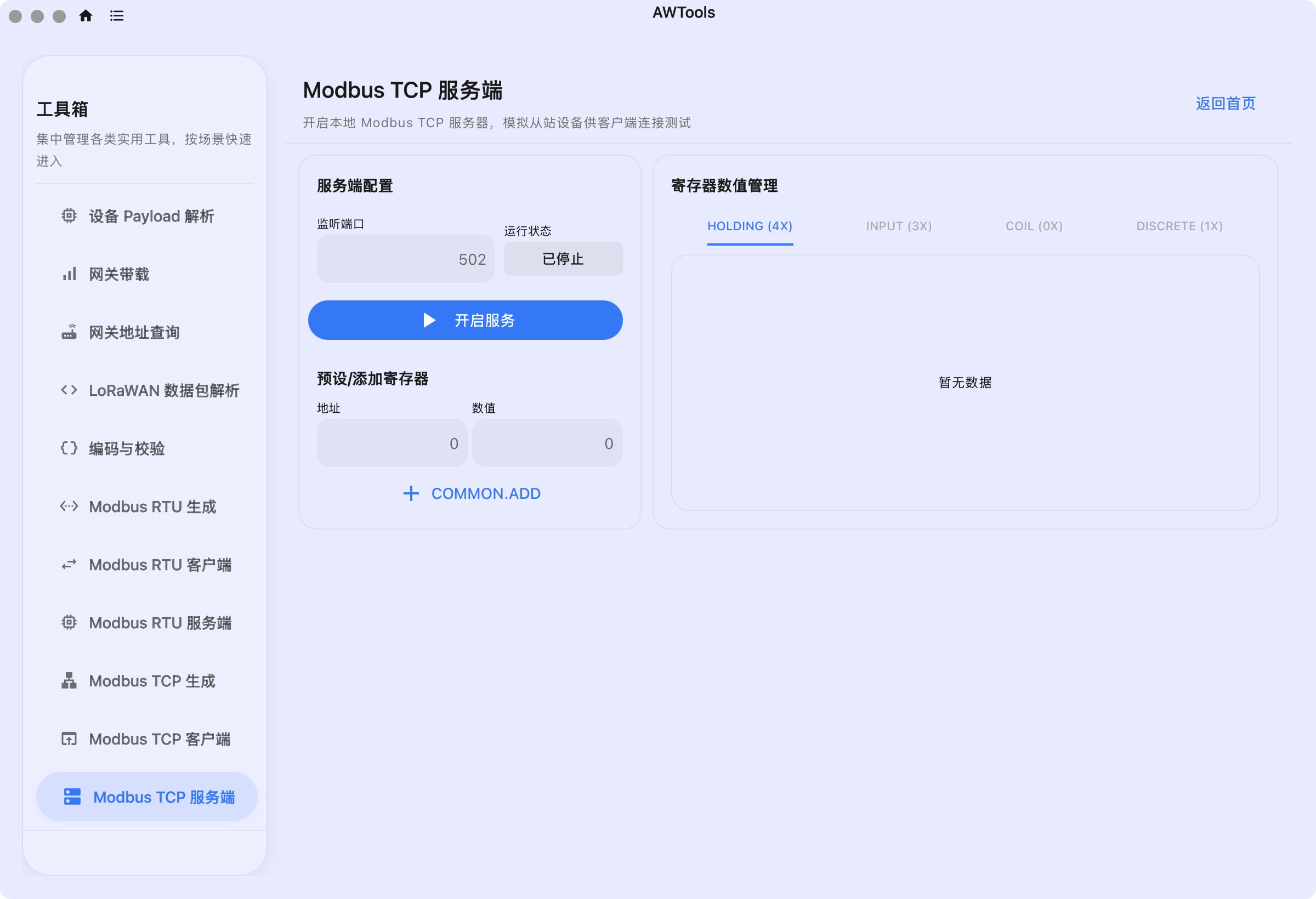

TCP 服务端停止状态与寄存器区。此图未启动对外监听。 点击放大

TCP 服务端停止状态与寄存器区。此图未启动对外监听。

1. 在约定测试环境打开服务端。TCP 填监听端口；RTU 选串口、波特率和 Unit ID。
2. 选择寄存器区，添加协议地址和初始值。可先在停止状态准备映射；不同类型地址 0 是不同数据区，不能混读。
3. 核对映射和监听参数后点击 开启服务，确认运行状态，再让测试客户端访问。
4. 从测试客户端按同一种类型、首地址和数量读取。
5. 修改模拟值验证客户端，测试写入时再读回检查。
6. 测试结束点击 停止服务，确认停止；切换页面不作为已停止的证据。

区域	对应类型	模拟值
Holding / 4x	保持寄存器	0～65535
Input / 3x	输入寄存器	0～65535
Coil / 0x	线圈	0 或 1
Discrete / 1x	离散输入	0 或 1

例如在 Holding 添加地址 0、值 123，再从客户端用功能码 3、首地址 0、数量 1 读取，应按模拟映射取得 123。这是联调操作示例，不表示本手册已启动服务或现场设备具有该映射。

TCP 服务启动后会监听本机网络接口，局域网是否能访问还取决于防火墙和网络条件。只需离线生成时无需开启服务。

端口被占用时确认占用来源或换约定测试端口；串口被其他工具打开时先结束占用。服务端模拟值与终端实际业务配置相互独立。
